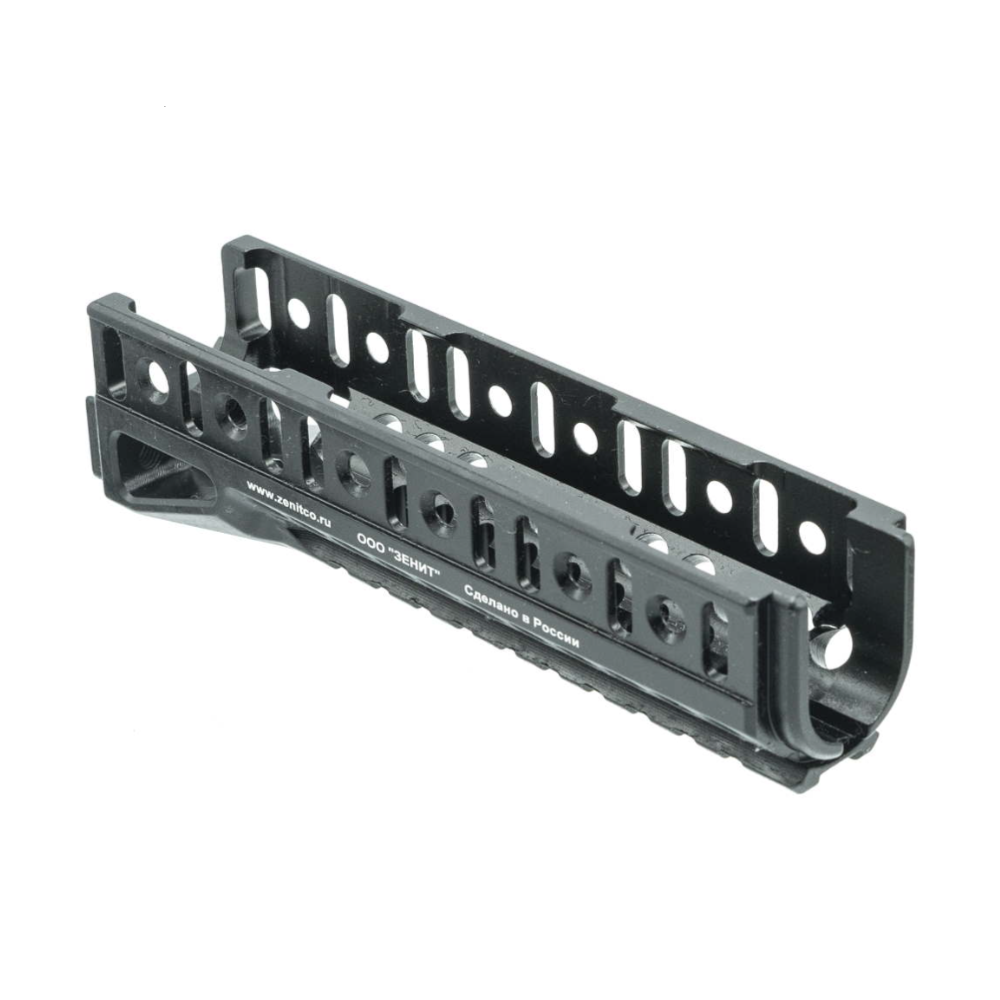

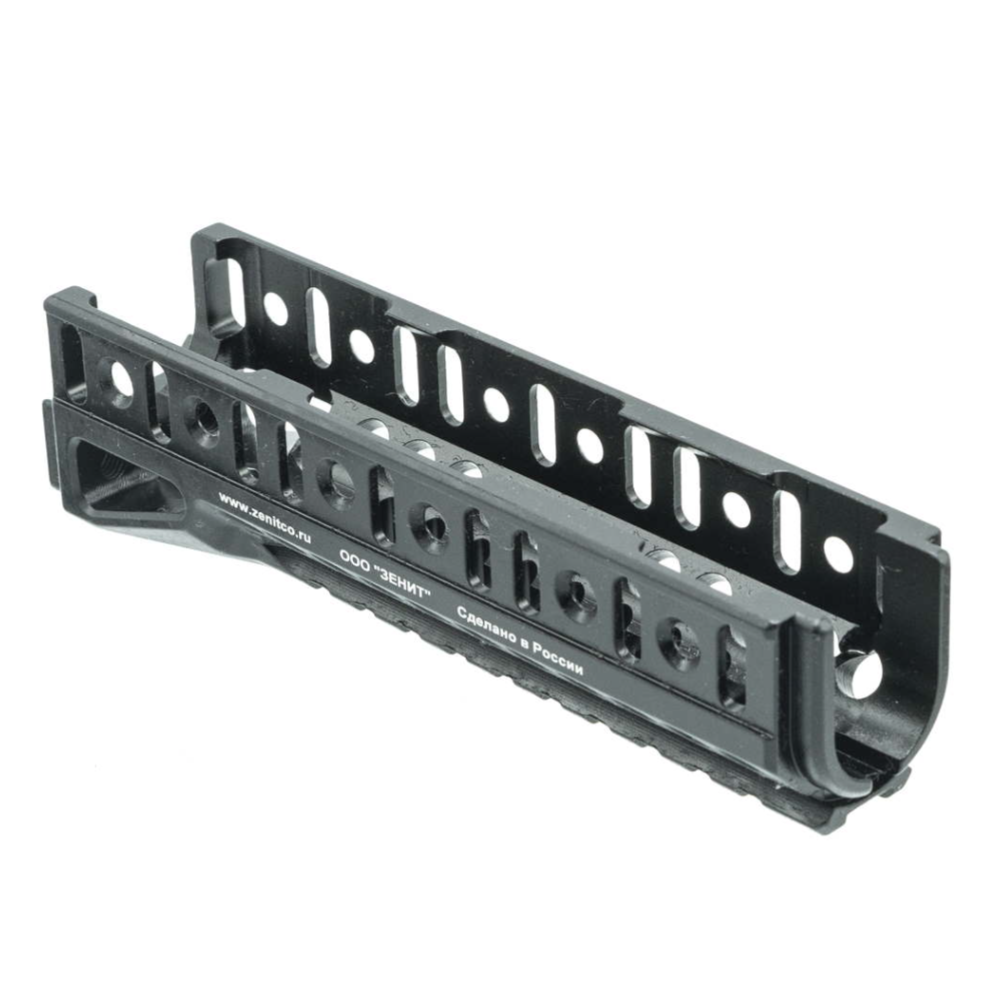

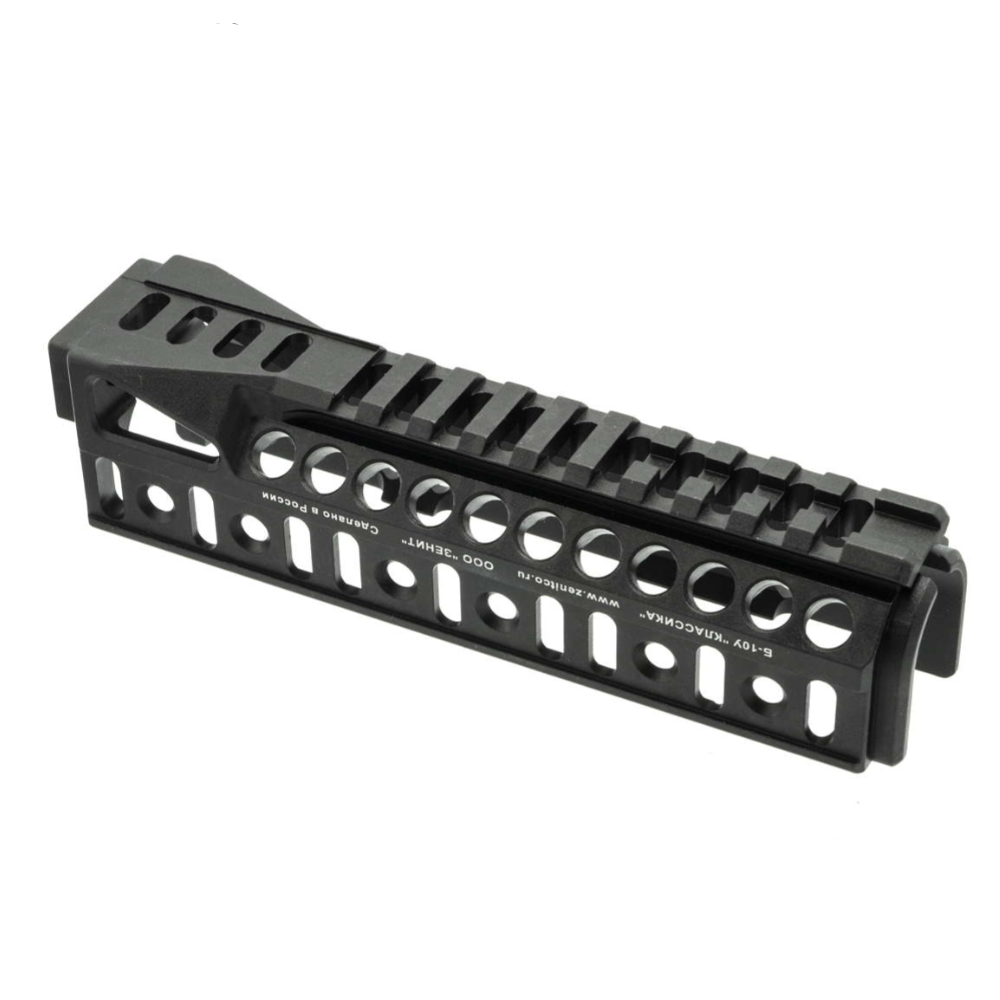

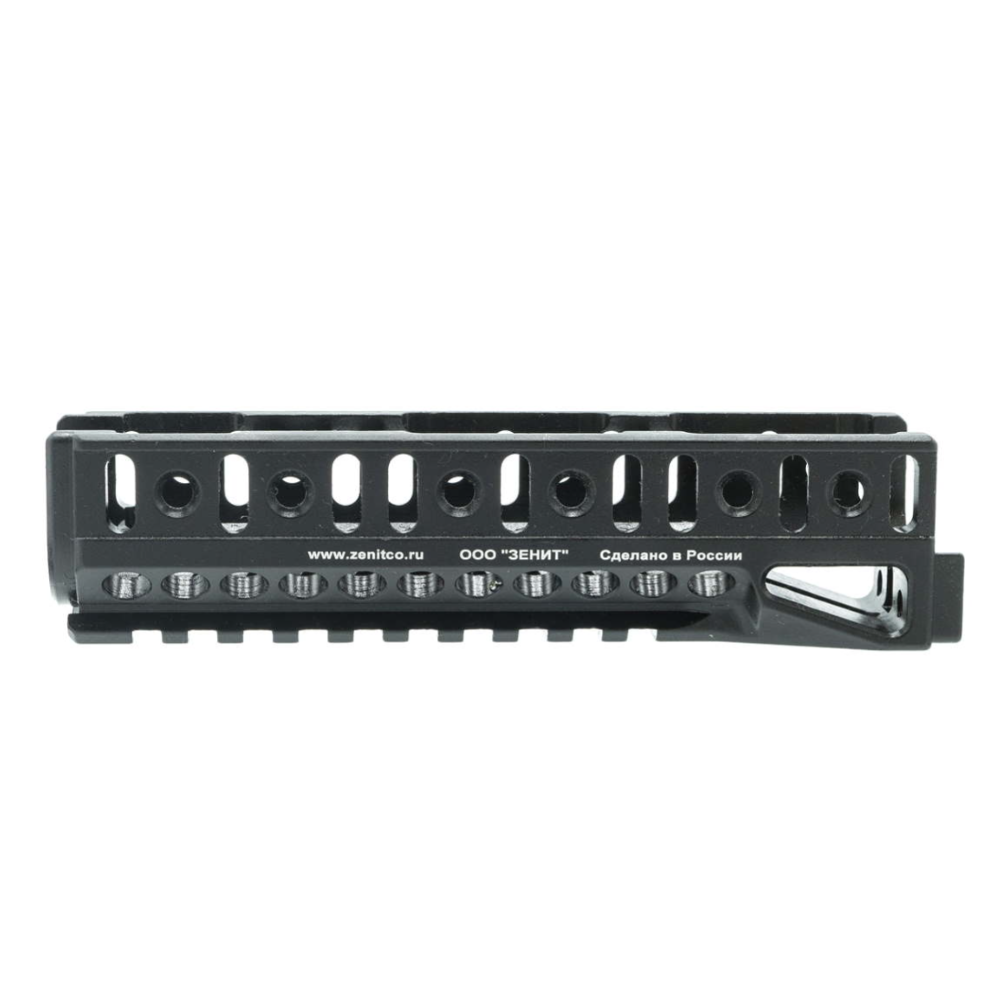

Кронштейн «Цевьё Б-10У» – цельнофрезерованное изделие из сплава алюминия Д16Т с покрытием черного цвета (или цвета «пустыня»). Устанавливается на место штатного цевья АК-103, -104, -105, -74М, -74С, АКМС, АКМ, карабинов Сайга-МК исп.30, Сайга-МК исп.33, Сайга-МК 223 Rem. исп.03, TG2, Вепрь-К, Вепрь-КМ, ВПО-209, АК-366-Ланкастер.
Цевьё Б-10У формирует планку Пикатинни в нижней части цевья и направляющую Базис по бокам. Также есть дополнительная направляющая Базис в задней нижней части.
Направляющая Базис позволяет устанавливать дополнительные аксессуары напрямую на цевьё, а именно: планки Пикатинни Б-2, Б-2Л, Б-2М, Б-2У; антабки А-1Л, А-2Л; упоры РЛ-1; накладки НПН-2; фиксаторы провода ФП-3; выносные кнопки серии "Д".
Возможна установка кронштейнов Б-19, Б-19Н, Б-22, Б-33, подствольных фонарей, лазерных целеуказателей, сошек, и рукояток РК-1 (РК-0, РК-2, РК-4, РК-5, РК-6). На дополнительный нижний Базис особенно удобно устанавливать упор РЛ-1.
Преимущества при эксплуатации:
- прочность;
- улучшает охлаждение ствола оружия на участке от ствольной коробки до газоотводной трубки;
- создаёт возможность крепления дополнительного оборудования;
- при установке подствольного фонаря или лазерного указателя на цевьё Б-10У, штатная база оружия «Ласточник хвост», расположенная на ствольной коробке оружия, остаётся свободной для установки оптических прицельных приборов и приспособлений.
Технические характеристики:
- Материал: сплав алюминия Д16Т.
- Масса цевья: 125 ± 10 г.
- Габаритные размеры: (165х38х40) ± 5 мм.
- Рабочий диапазон температур окружающего воздуха: от -50 до +50 °С.
Комплектация:
- Кронштейн "Цевьё Б-10У";
- Руководство по эксплуатации.
Для установки на оружие необходимо:
- Произвести неполную разборку оружия и снять штатное цевьё.
- Установить вместо штатного цевья цевьё Б-10У. Цевьё Б-10У должно устанавливаться на штатное место в паз ствольной коробки оружия очень жёстко для этого необходимо:
- установить на цевьё Б-10У штатную оковку;
- совместить свободный конец цевья Б-10У с пазом ствольной коробки;
- положив на шайбу антабки деревянную или металлическую проставку, молотком забить цевьё Б-10У в ствольную коробку оружия;
- закрыть флажок на оковке.
- Произвести сборку оружия.
Внимание!
Для установки цевья Б-10У в ствольную коробку оружия не следует пилить его напильником, т.к. это может привести к образованию люфта в месте соединения цевья со ствольной коробкой.
Совместимость оружие:
- АК-74, АК-74М, АКМС, АКМ (Вепрь-К), АК-103, АК-104, АК-105, АК-200, АК-205;
- Сайга-МК, Сайга МК-03;
- Вепрь-223, Вепрь-КМ, ВПО-133, ВПО-136, ВПО-209.
