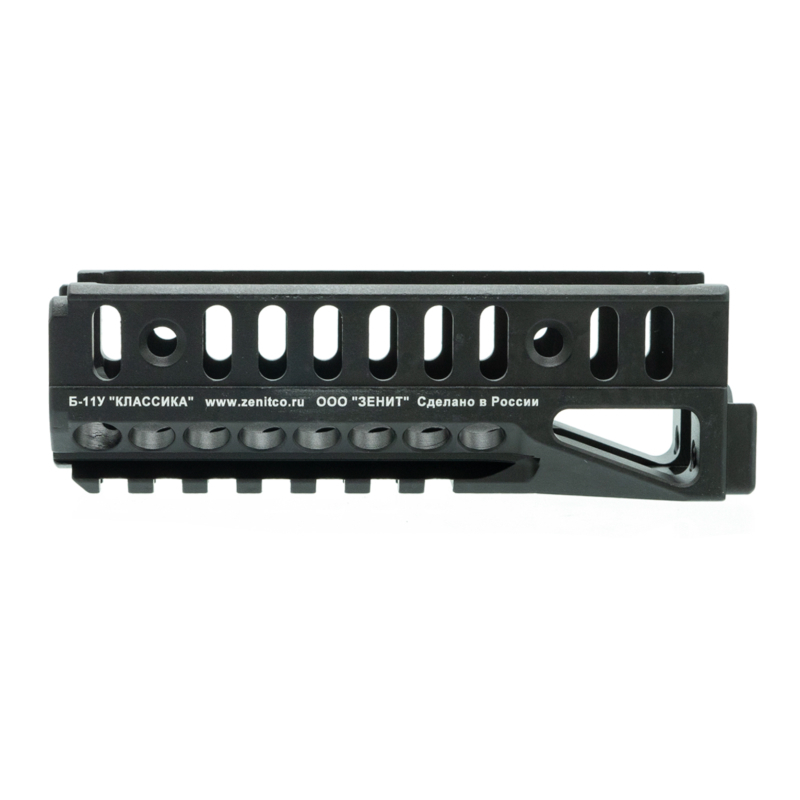

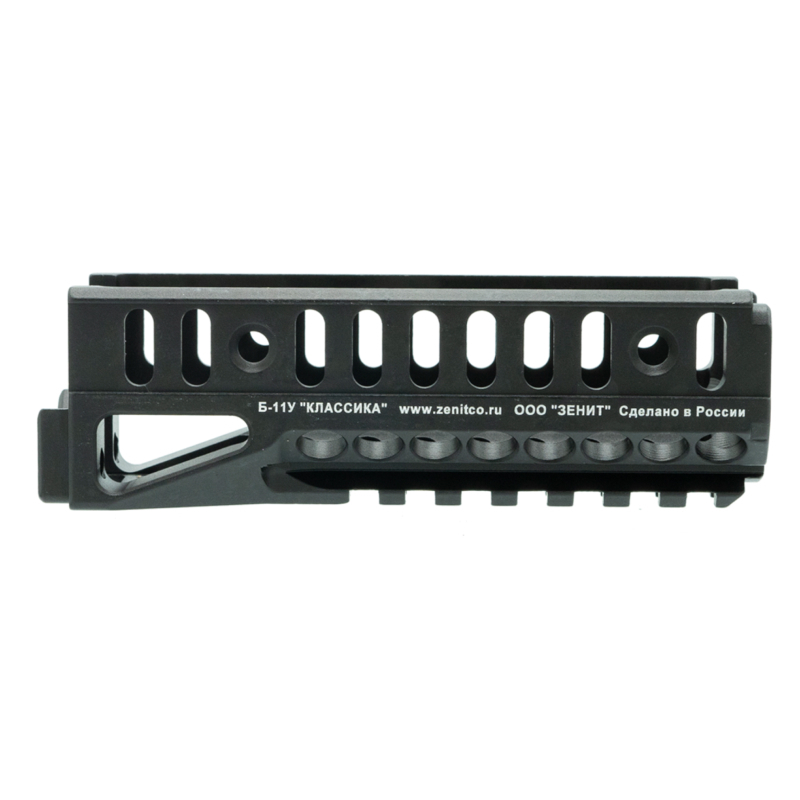

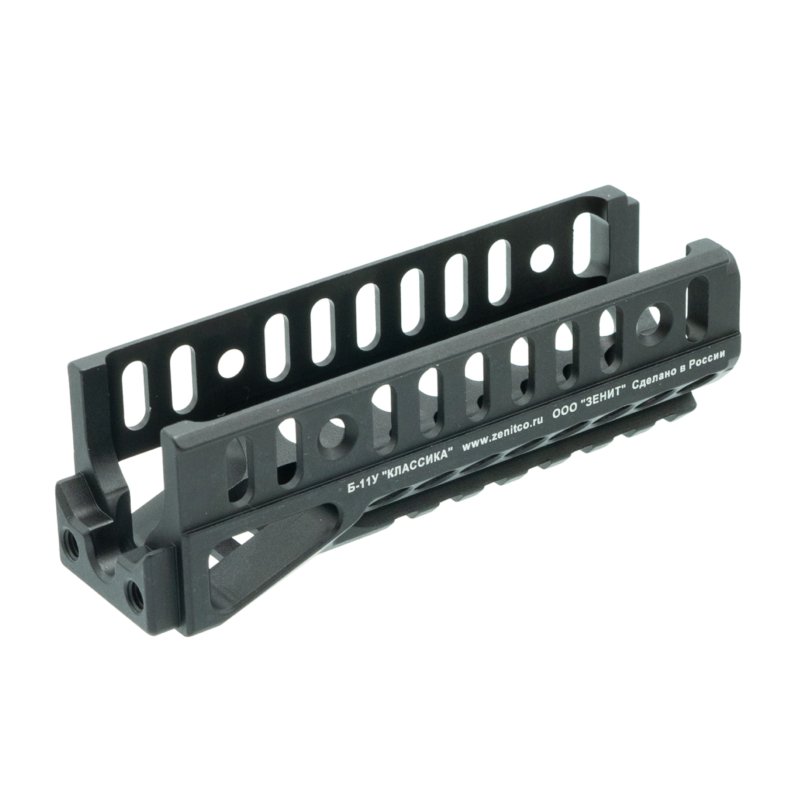

Кронштейн "Цевье Б-11У" - цельнофрезерованное изделие из сплава Д16Т, с покрытием черного цвета или цвета пустыня.
Устанавливается на место штатного цевья АКС-74У.
Формирует планку Пикатинни в нижней части цевья, которая позволяет крепить дополнительное оборудование на оружие: подствольные фонари, ЛЦУ, рукоятки, дополнительные кронштейны и тд.
По бокам у Б-11 - две направляющие Базис. Также снизу есть мини направляющая Базис. На направляющую Базис можно напрямую установить совместимые с Базисом аксессуары, а именно: планки Пикатинни; антабки; упоры; накладки; фиксаторы провода; выносные кнопки серии "Д".
Возможна установка кронштейнов Б-19, Б-19Н и рукояток РК-1 (РК-0, РК-2, РК-4, РК-5, РК-6). На дополнительный нижний Базис особенно удобно устанавливать упор РЛ-1.
Преимущества при эксплуатации:
- Прочность
- Улучшает охлаждения ствола оружия
- Возможность крепления дополнительного оборудования
Технические характеристики:
- Габаритные размеры: (113х40х37) ± 5 мм
- Масса: 110 ± 10 г
- Рабочий диапазон температур окружающей среды: от -50°С до +50°С
Комплектность поставки:
| Кронштейн "Цевьё Б-11У" | 1 шт |
| Руководство по эксплуатации | 1 шт |
Для установки на оружие необходимо:
1. Произвести неполную разборку оружия и снять штатное цевье
2. Установить вместо штатного цевья кронштейн "Цевье Б-11У".
3. Кронштейн "Цевье Б-11У" должно устанавливаться на штатное место в паз ствольной коробки оружия очень жестко, для этого необходимо:
- надеть на Б-11У штатную оковку;
- совместить свободный конец Б-11У с пазом ствольной коробки;
- положив на шайбу антабки деревянную или металлическую проставку, молотком забить Б-11У в ствольную коробку оружия;
- произвести сборку оружия.
4. Для установки Б-11У в ствольную коробку оружия не следует пилить его напильником, так как это может привести к образованию люфта в месте соединения цевья со ствольной коробкой.
Совместимость:
АКС-74У, Тень-19К
