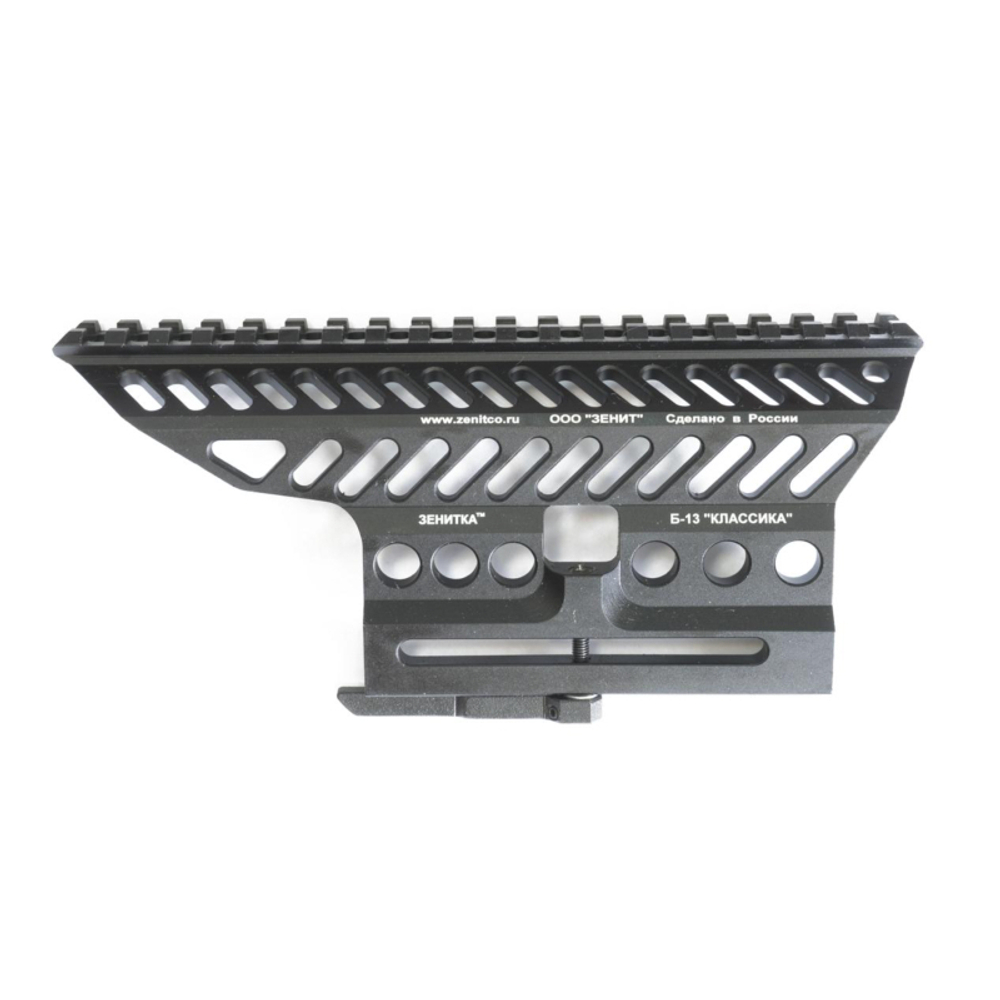

Планка над ствольной коробкой Б-13 устанавливается на штатную базу "Ласточник хвост" расположенную на ствольной коробке АК 103, 104, 105, 74М, 74С, АКМС, АКМ, карабинов "САЙГА МК", "САЙГА МК-03", "САЙГА 410" и обеспечивает установку на оружие прицельных приборов.
Формирует планку "WEAVER" "PICATINNI" над ствольной коробкой оружия.
Позволяет устанавливать на оружие, как отдельные оптические прицельные приборы, так и комбинацию приборов.
Преимущества при эксплуатации :
- небольшой вес и прочность
- возможность быстрой установки на оружие и снятия с оружия
- длина планки "WEAVER" "PICATINNI" составляет 200±5мм
- возможность двойной фиксации на штатной базе "Ласточкин хвост"
- при установке на оружие не закрывает штатное прицельное приспособление оружия
Технические характеристики :
Планка Б-13 является фрезерованным изделием, изготовленным из сплава алюминия Д16Т с покрытием черного цвета.
Масса : 175±5г.
Цвет: черный или пустыня.
Габаритные размеры : (88х45х200)±5мм.
Рабочий диапазон температур окружающего воздха : от -50 до +50С.
Комплектность поставки :
- Планка Б-13 -1шт;
- Шестигранный ключ -2шт;
- Руководство по эксплуатации -1шт.
Для установки на оружие необходимо :
1. Перед установкой планки Б-13 на боковую планку ствольной коробки оружия необходимо установить рычаг 3 в положение соответсвующее.
2. Одеть планку Б-13 на боковую планку ствольной коробки оружия, сдигая планку Б-13 от приклада к стволу. Повернуть рычаг 3 в положение соответствующее, после чего проверить фиксацию планки Б-13 на боковой планке ствольной коробки.
3. Если после поворота рычага 3 в положение соответствующее планка Б-13 не зафиксировалась или зафиксировалась не достаточно жестко на боковой планке ствольной коробки, необходимо произвести следующие действия :
а. Перевести рычаг 3 в положение соответствующее.
б. Ключом 5 ослабить стопорный винт 2 расположенный на рычаге 3.
в. Винтом 1 с помощью ключа 4 добиться момента начала фиксации планки Б-13 на боковой планке ствольной коробки, ключом 5 закрутить до упора стопорный винт 2.
г. Повернуть рычаг 3 в положение соответствующее.
Совместимость:
АК-103, АК-104, АК-105, АК-74, АК-74М, РПК, Сайга-МК, Сайга МК-03, Сайга-308, Вепрь-308, ВПО-123, ВПО-125, ВПО-126, ВПО-127, ВПО-134
