Боковая планка Б-2 предназначена для крепления на цевья Б-10У, Б-11У, Б-20У, Б-21У сбоку.
Тем самым формирует на цевье дополнительную планку Пикатини , на которую можно крепить дополнительное оборудование:подствольный фонарь,лазерный целеуказатель, сошки и другое оборудование.
Также существует модификация Б-2У с длиной 75 мм.
Характеристики:
Материал: Изготовлена из сплава алюминия Д16Т.
Габаритные размеры: (45х22х9) + 2 мм
Масса без элементов крепления (винтов, гаек, ключа): 10±2г.
Цвет: чёрный или пустыня.

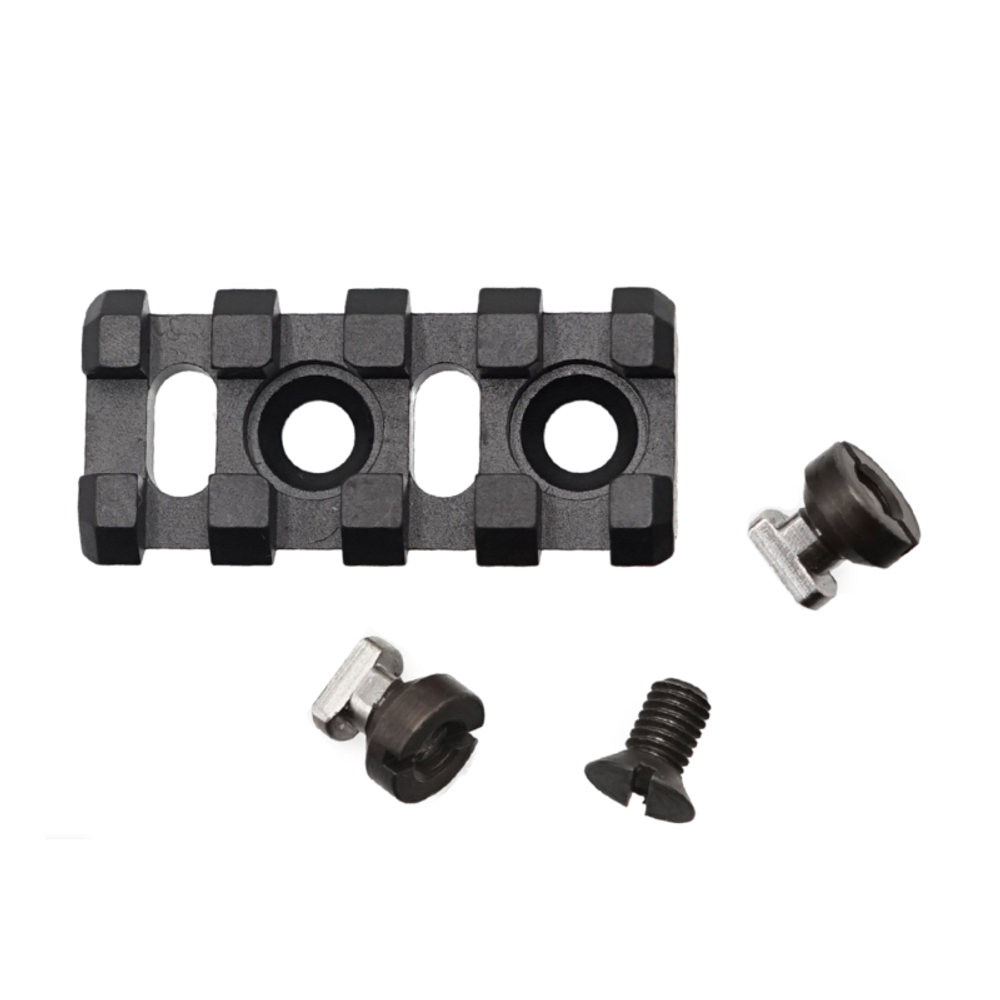

Комплектность поставки:
- планка Б-2 1шт.
- Кулачковый зажим 2 шт.
- Винт М5x9 1 шт.
- руководство по эксплуатации 1 шт.
Установка:
Для установки планки Б-2 на цевьё необходимо:
1. Выбрать наиболее подходящее место на направляющей Базис.
2. Определить способ, который будет использоваться для фиксации кронштейна (кулачковый зажим или винт М5x9). Для фиксации кронштейна достаточно одного крепежного элемента. Возможно одновременное использование элементов крепления.
3. Совместить отверстия на направляющей Базис и кронштейне Б-2.
4. При использовании кулачкового зажима:
Установить кулачковый зажим на Б-2. Установить Б-2 на направляющую Базис таким образом, чтобы кулачковый зажим вошел в один из пазов направляющей Базис. Поворачиваем кулачковый механизм по часовой стрелке до упора. Для того, чтобы снять Б-2, необходимо повернуть гайку кулачкового механизма против часовой стрелки.
