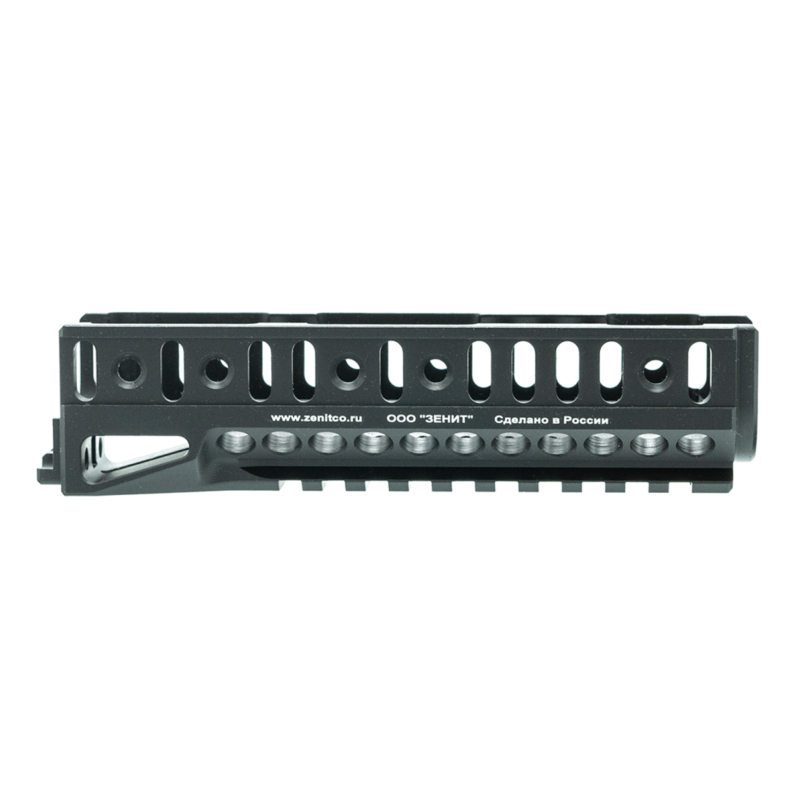

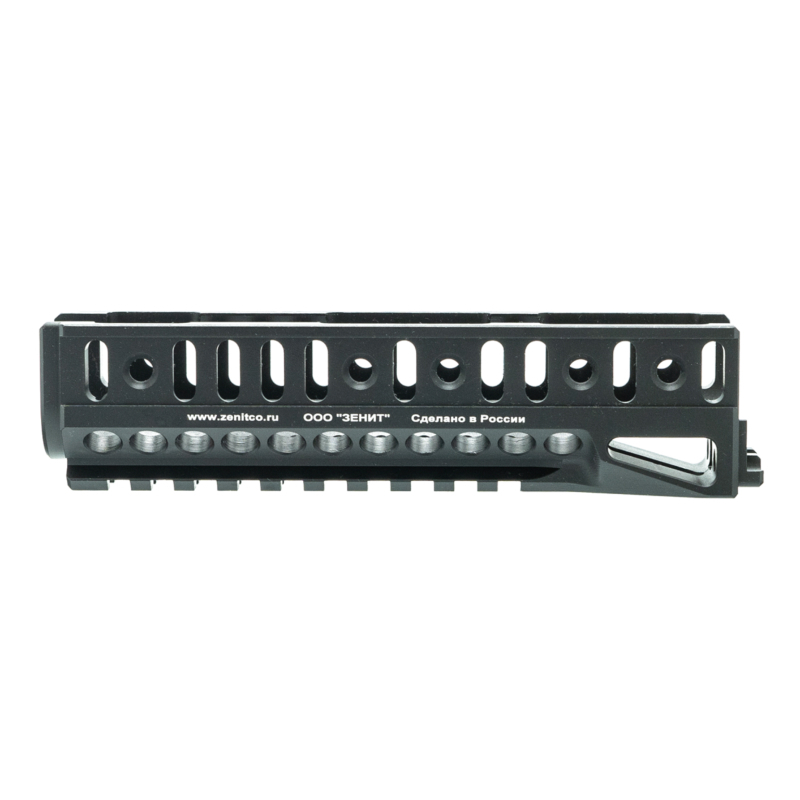

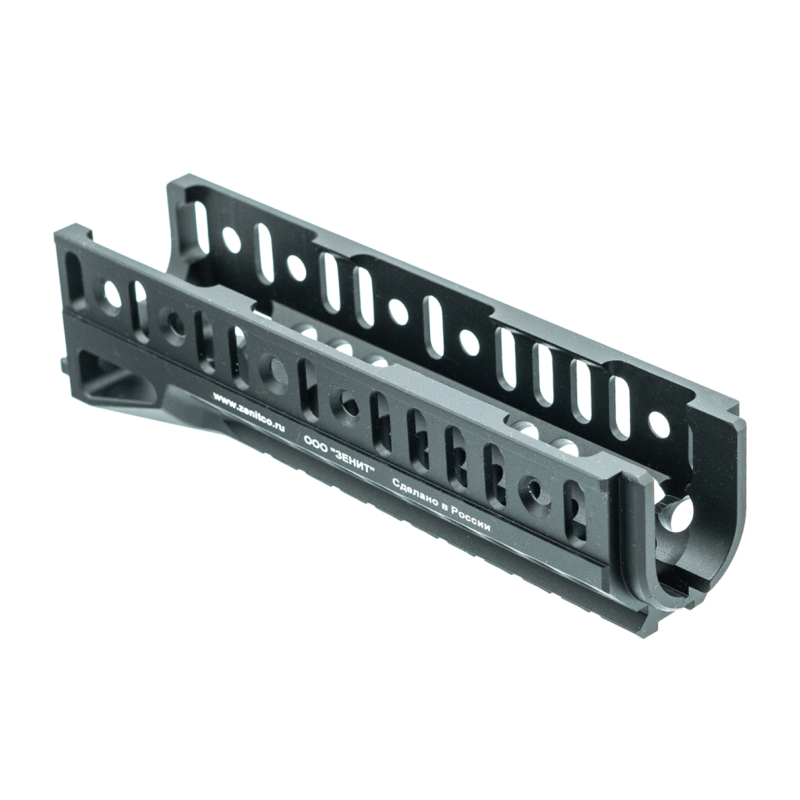

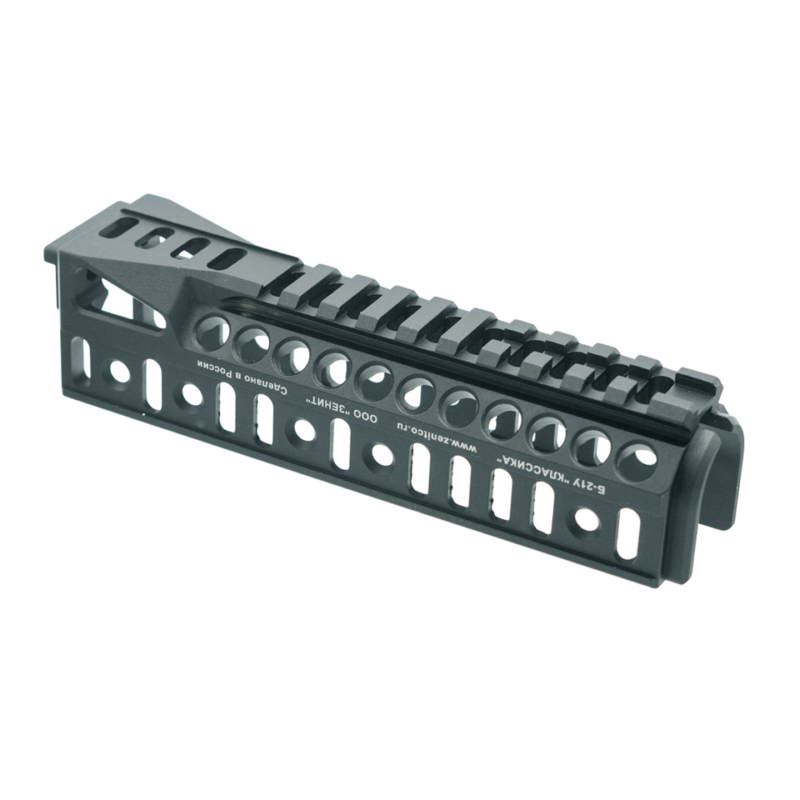

Кронштейн "Цевье Б-21У" - цельнофрезерованное изделие из сплава Д16Т, с покрытием черного цвета или цвета пустыня.
Устанавливается на место штатного цевья пистолета-пулемета "Витязь", а также карабинов "Сайга-9" и "TR9 Paradox".
Формирует планку Пикатинни в нижней части цевья и направляющую Базис по бокам. Направляющая Базис позволяет устанавливать дополнительные аксессуары напрямую на цевьё, а именно: планки Пикатинни Б-2, Б-2Л, Б-2М, Б-2У; антабки А-1Л, А-2Л; упоры РЛ-1; накладки НПН-2; фиксаторы провода ФП-3. Возможна установка кронштейнов Б-19, Б-19Н, Б-22, подствольных фонарей, лазерных целеуказателей, сошек, и рукояток РК-1 (РК-0, РК-2, РК-4, РК-5, РК-6).
Преимущества при эксплуатации:
- Прочность
- Улучшает охлаждения ствола оружия
- Возможность крепления дополнительного оборудования
Технические характеристики:
- Габаритные размеры: (165х38х40) ± 5 мм
- Масса: 130 ± 10 г
- Рабочий диапазон температур окружающей среды: от -50°С до +50°С
Комплектность поставки:
- Кронштейн "Цевьё Б-21У";
- Руководство по эксплуатации.
Для установки на оружие необходимо:
- Произвести неполную разборку оружия и снять штатное цевьё.
- Установить вместо штатного цевья цевьё Б-21У. Цевьё Б-21У должно устанавливаться на штатное место в паз ствольной коробки оружия очень жёстко для этого необходимо:
- установить на цевьё Б-21У штатную оковку;
- совместить свободный конец цевья Б-21У с пазом ствольной коробки;
- положив на шайбу антабки деревянную или металлическую проставку, молотком забить цевьё Б-21У в ствольную коробку оружия;
- закрыть флажок на оковке.
- Произвести сборку оружия.
Внимание! Для установки цевья Б-21У в ствольную коробку оружия не следует пилить его напильником, т.к. это может привести к образованию люфта в месте соединения цевья со ствольной коробкой. Жёсткость посадки цевья определяет жёсткость посадки прицельных приспособлений, что влияет на точность выстрела.
Совместимость:
- Сайга-9;
- Витязь.
