Кронштейн Б-5 переходник с планки Пикатинни на плану Пикатинни, Зенит

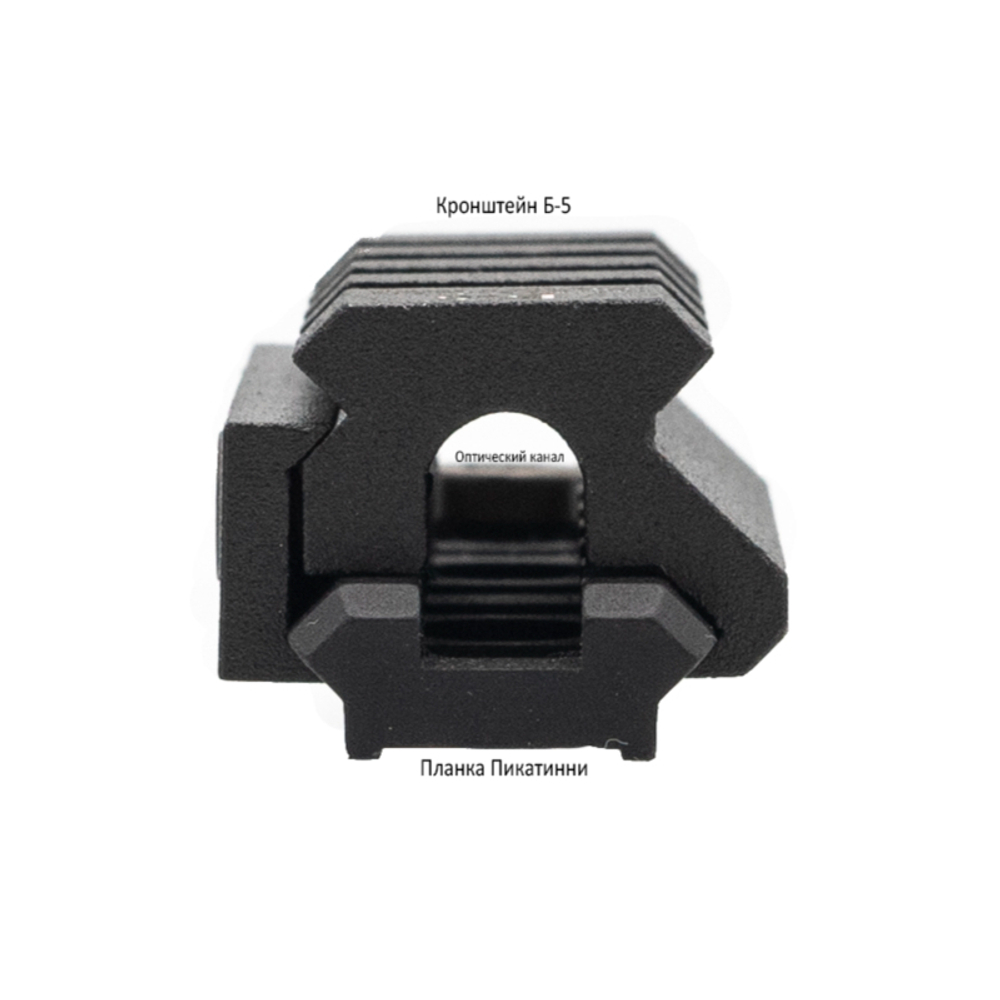

Кронштейн Б-5 является переходником с планки Пикатинни на планку Пикатинни с образованием оптического канала между ними и дает возможность обзора прицельных механических приспособлений.

Используется при необходимости установки дополнительных устройств на планку Пикатинни, не перекрывая линию механического прицела.

На данный момент существует две модификации данного кронштейна: без быстросъема и с быстросъемом.

Характеристики:

• Гарантийный срок хранения и эксплуатации: 60 мес.

• Рабочий диапазон температур окружающего воздуха: от - 50°С до +50°С

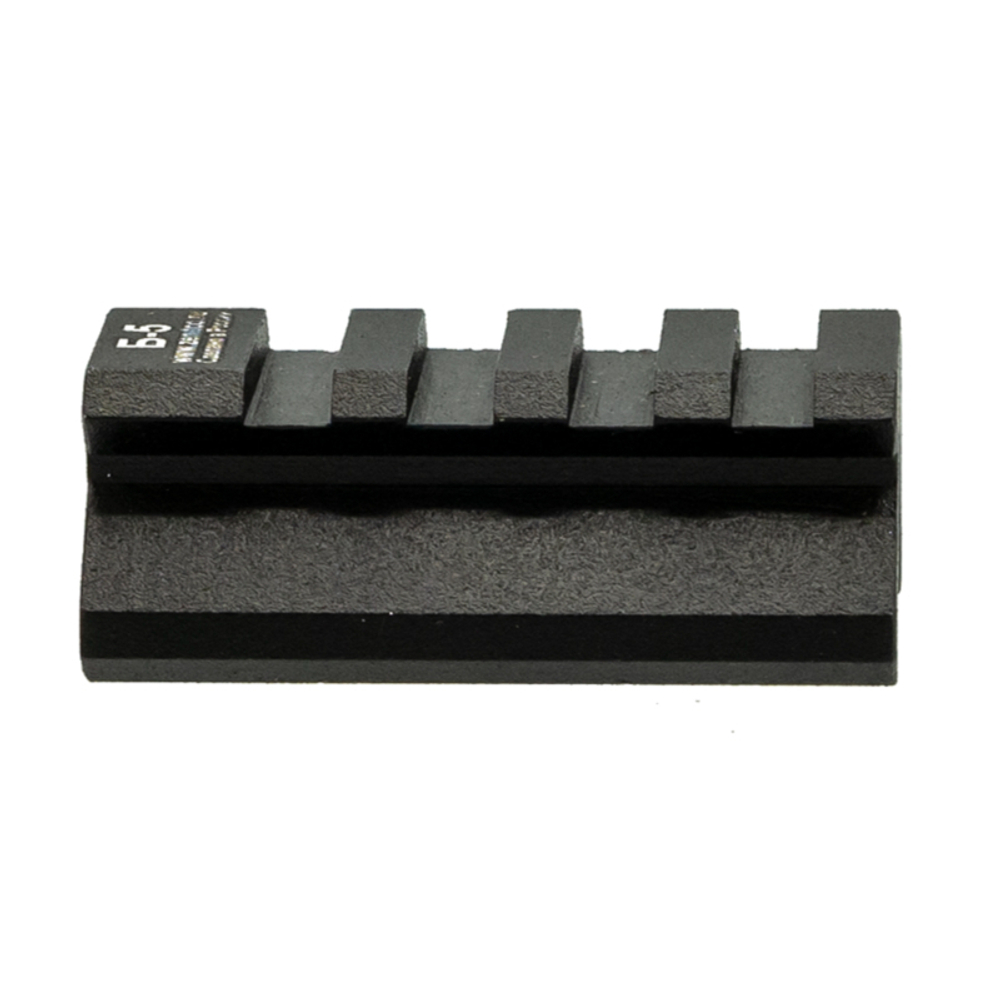

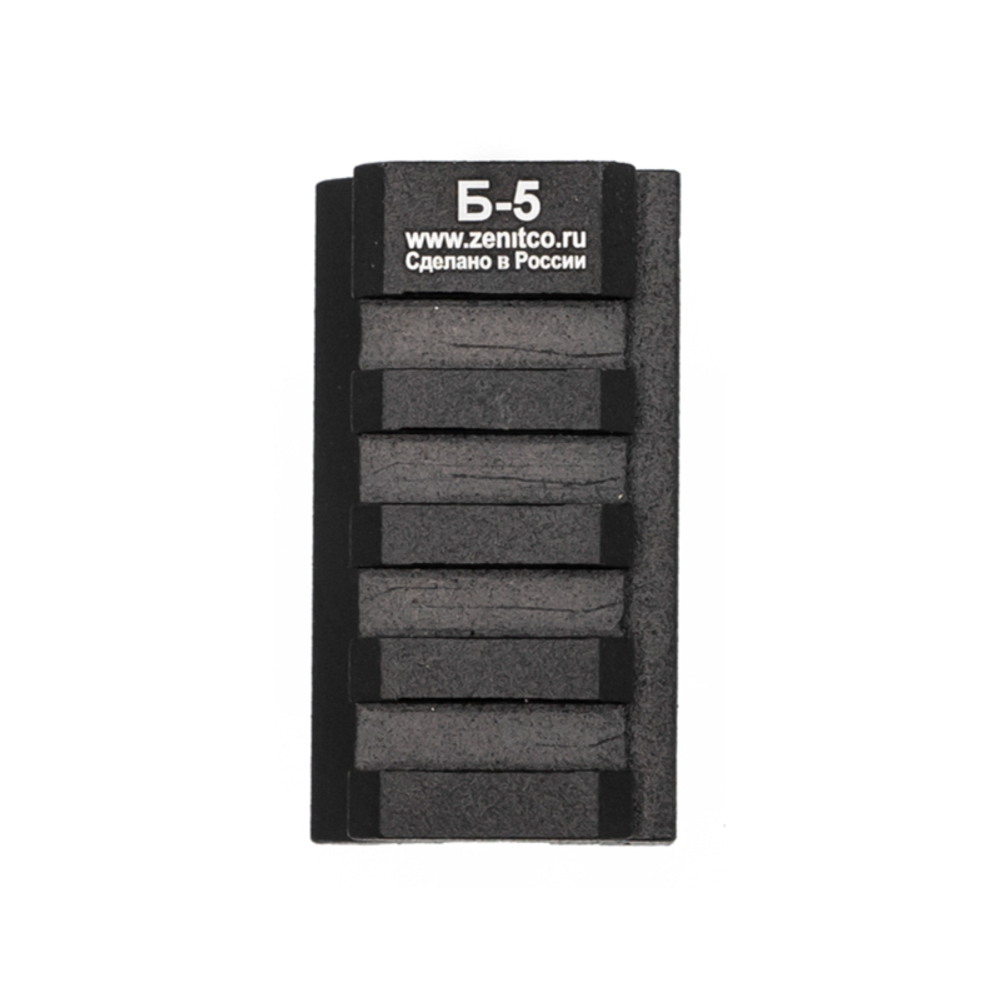

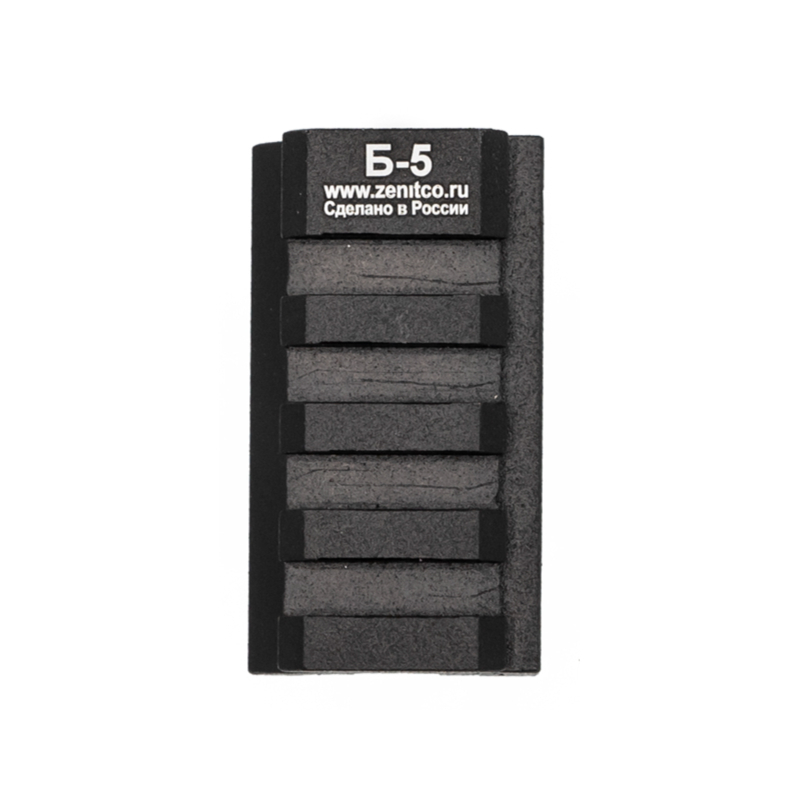

Комплектация Б-5 без быстросъёма:

• Масса: 35 + 2 г
• Габаритные размеры: (50х28х20) + 2 мм

Комплектность поставки:

Для установки кронштейна Б-5 на планку Пикатинни необходимо:

1. Выкрутить установочные винты на максимальную длину.

2. Установить крепление  в любое удобное место на планку Пикатинни.

3. Затянуть установочные винты с помощью шестигранного ключа.

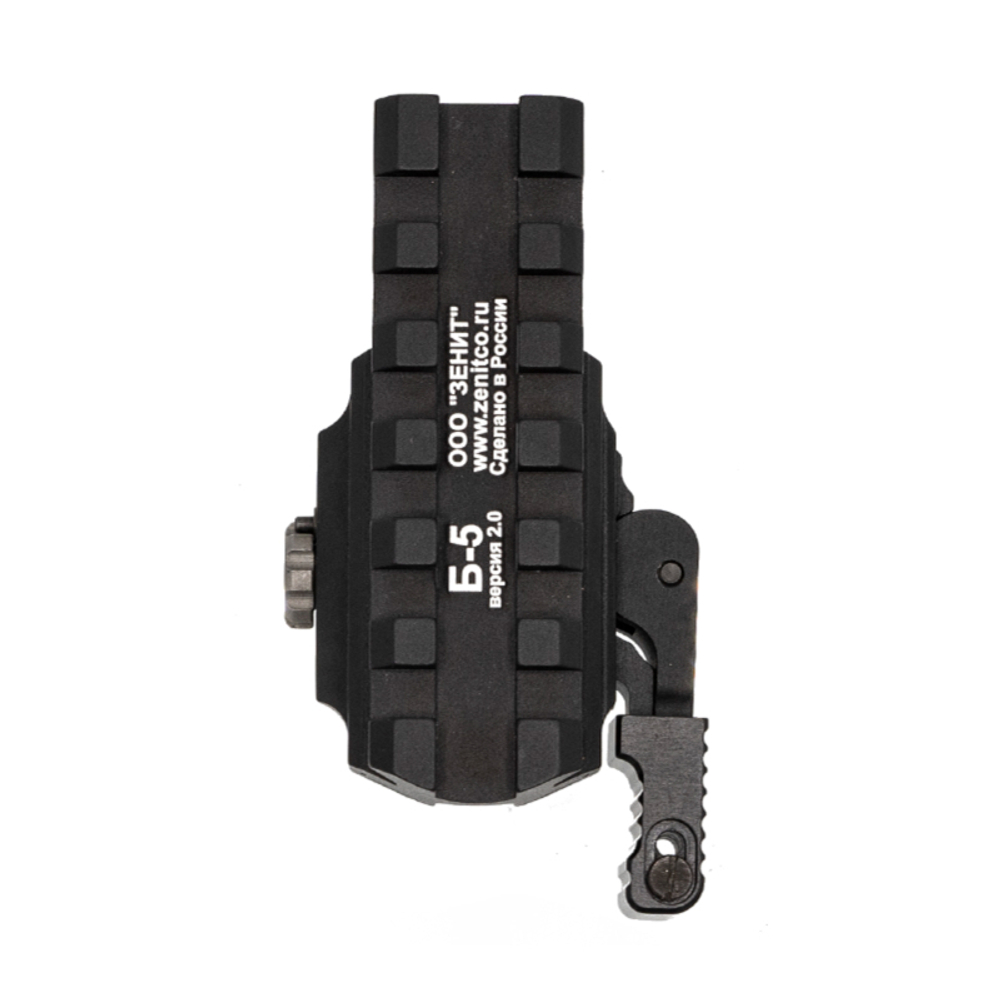

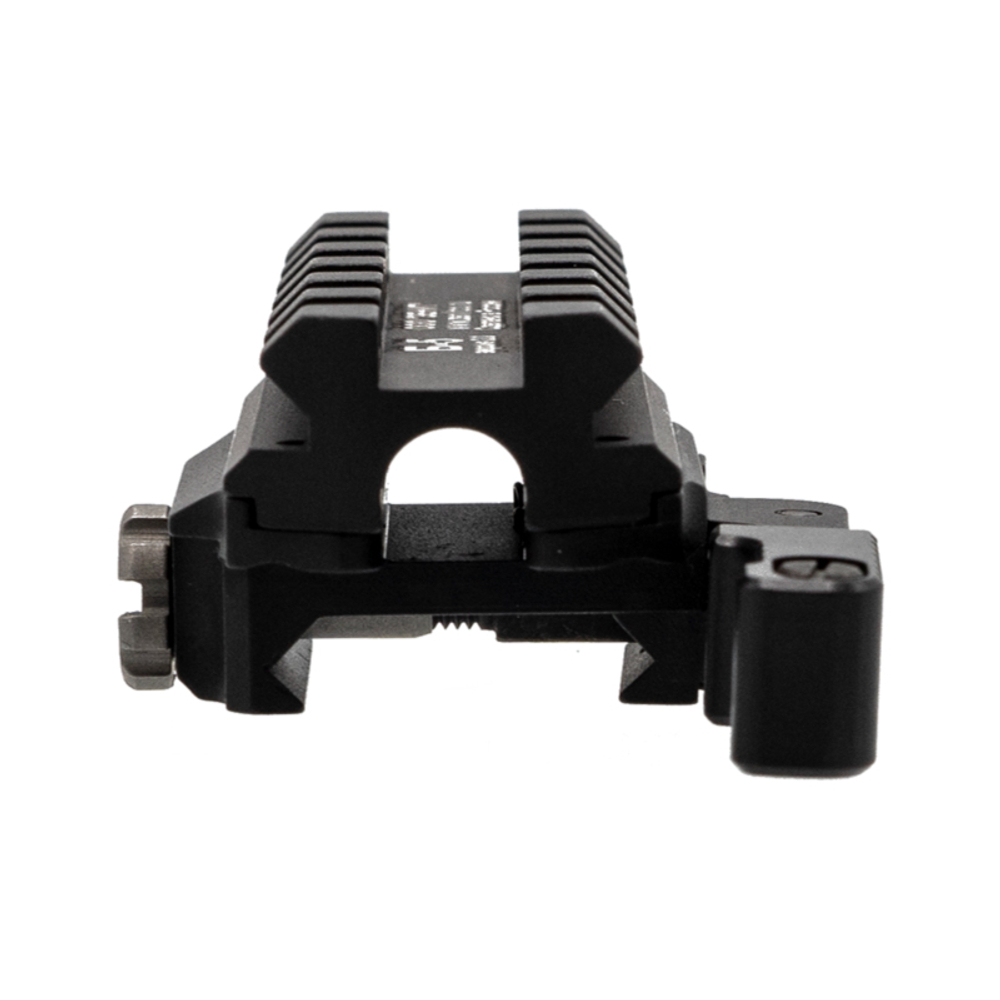

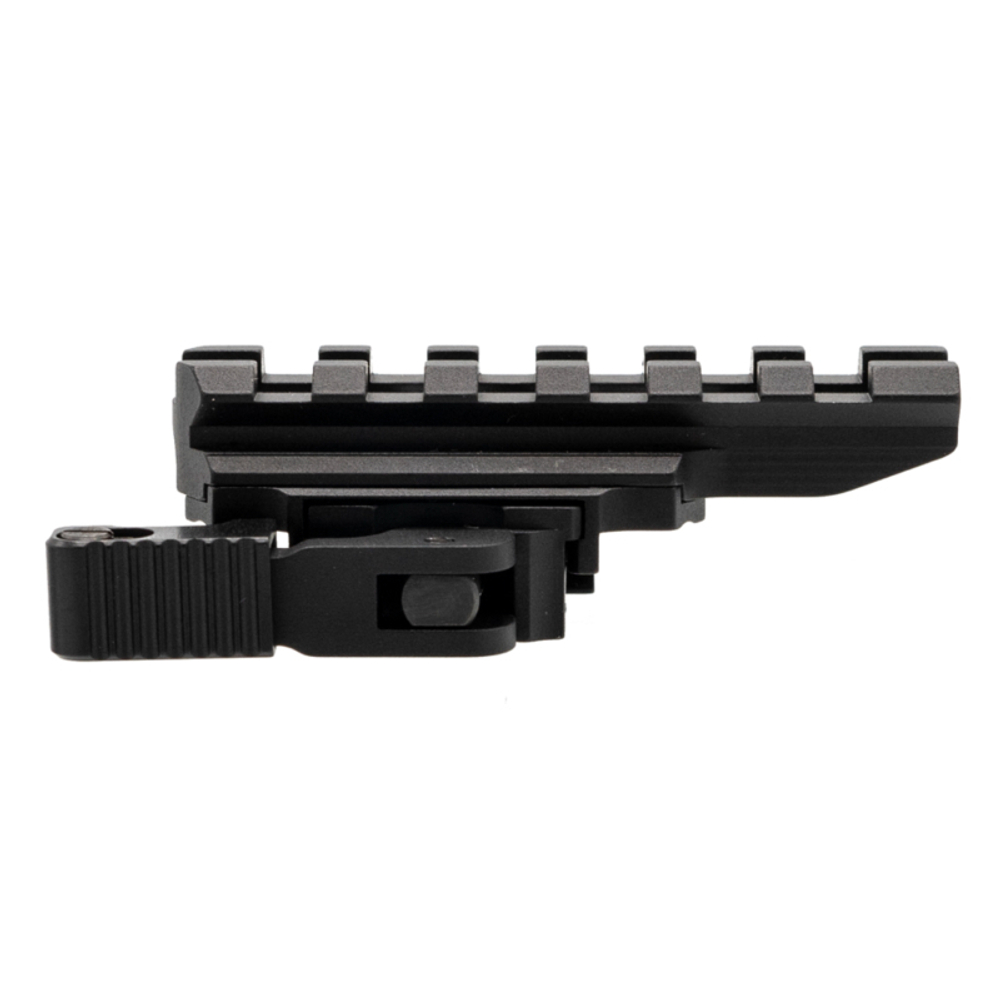

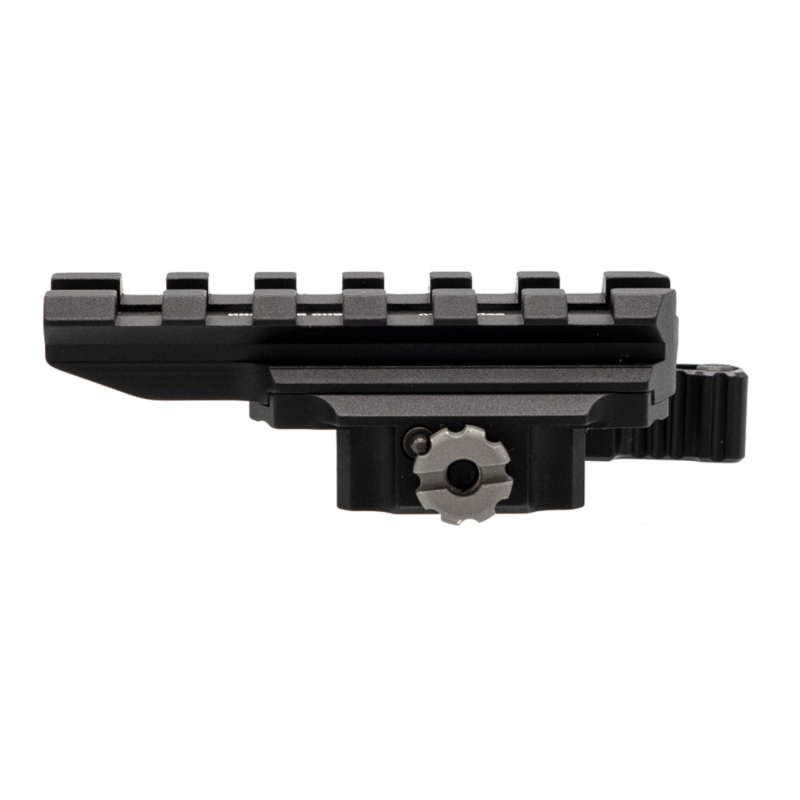

Комплектация Б-5 В2.0 с быстросъёмом:

• Масса: 56 + 2 г
• Габаритные размеры: (80х40х25) + 2 мм

Комплектность поставки:

Для установки кронштейна Б-5 В2.0 на планку Пикатинни необходимо:

1. Оттянуть фиксатор на рычаге.Открыть рычаг.

2. Установить крепление  в любое удобное место на планку Пикатинни.

3. Вернуть зажимной рычаг в исходное положение,сдвинуть фиксатор рычага в исходное положение.

4. Проверить отсутсвие люфта.

5. В случае люфта нажать на фиксатор винта и,удерживая его в нажатом положении,шлицевой отверткой повернуть винт по часовой стрелке до исчезновения люфта.

6. Отпустить фиксатор(фиксатор должен войти в паз винта).
