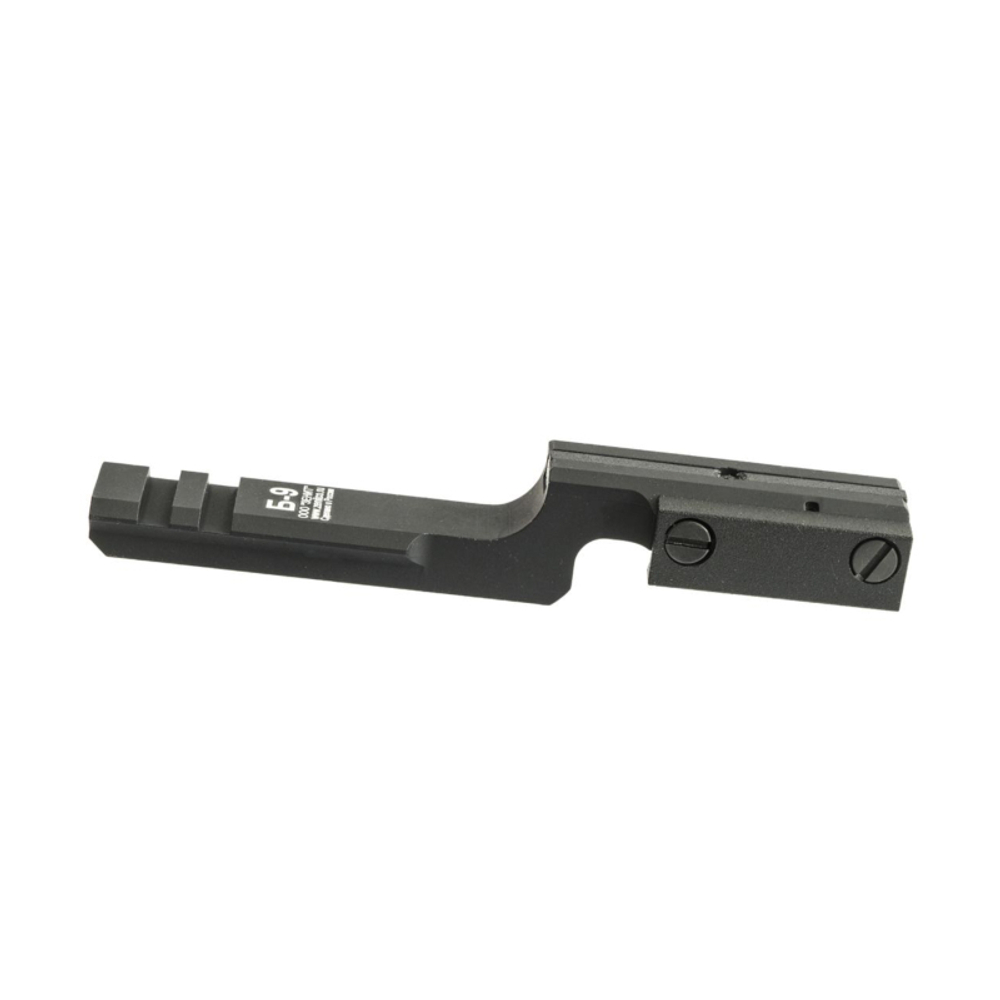

Кронштейн Б-9 на нижнюю планку Пикатинни, Зенит

Кронштейн Б-9 устанавливается на нижнюю планку Пикатинни цевий Б-10М, Б-10У.

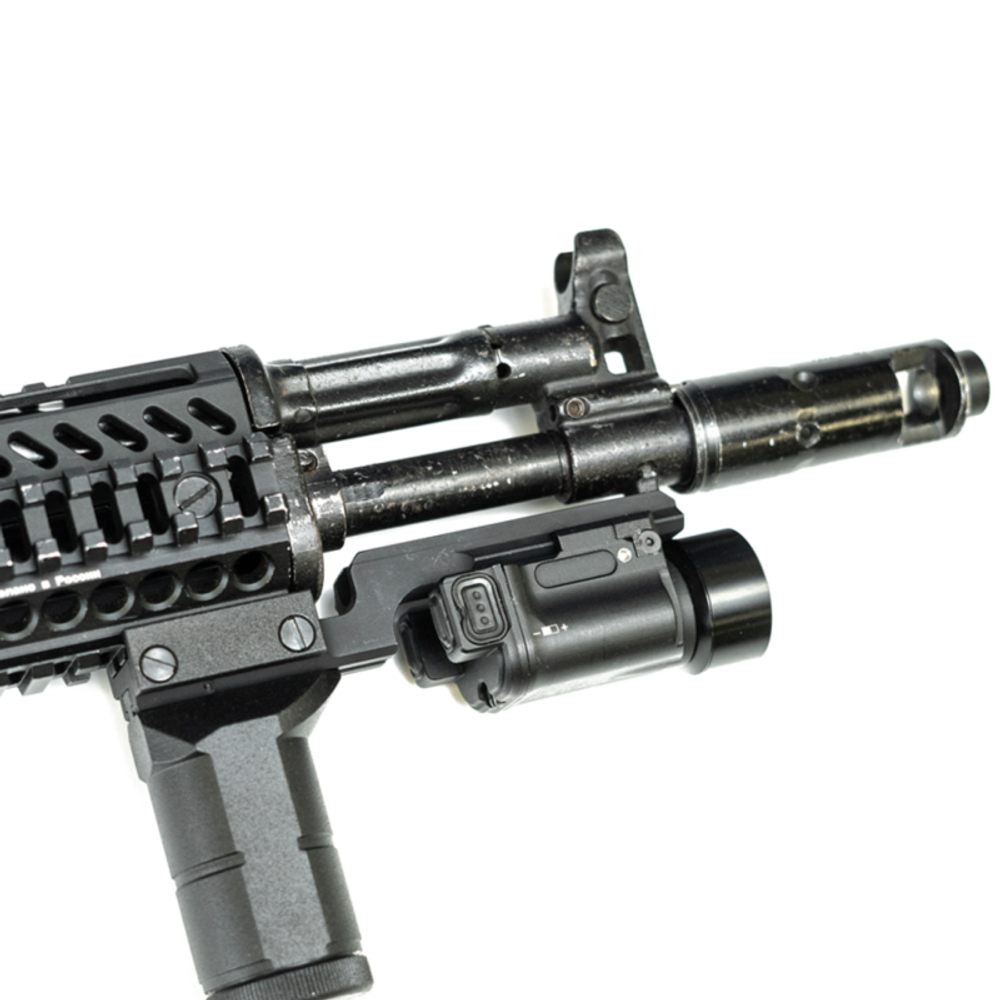

Формирует место крепления с планкой Пикатинни для установки подствольного фонаря «Клещ-1» или «Клещ-2» или лазерного целеуказателя, позволяет устанавливать на стрелковое оружие тактическую рукоятку РК-0, РК-1, РК-2, РК-4, РК-6.

Преимущества при эксплуатации:

• возможность установить фонарь или лазерный целеуказатель максимально близко к стволу оружия;
• возможность установить рукоятку РК-0, РК-1, РК-2, РК-4, РК-6.

Технические характеристики :

• Габаритные размеры: 135 х 35 х 35 мм.

• Масса: 68 ± 5 г.

• Материал: сплав алюминия Д16Т.

• Рабочий диапазон температур окружающего воздуха: от -50 до +50 ˚С.

• Гарантиный срок эксплуатации: 60 мес.

Комплектность поставки:

• Кронштейн Б-9
• Руководство по эксплуатации

1. Выкрутить на максимальную длину винты сбоку кронштейна;

2. Надеть кронштейн Б-9 на нижнюю планку Пикатинни цевья и закрутить винты;

3. Для установки на кронштейн Б-9 рукоятки необходимо:

• вывернуть из корпуса винт, фиксирующий заглушку;
• вынуть из Т-образного паза, расположенного в корпусе, заглушку;
• установить в Т-образный паз рукоятку РК-0, РК-1, РК-2, РК-4, РК-6 и зафиксировать ее в корпусе 1 винтом.
