Цевье комплект "Джокер-0" на AR-15, Зенит

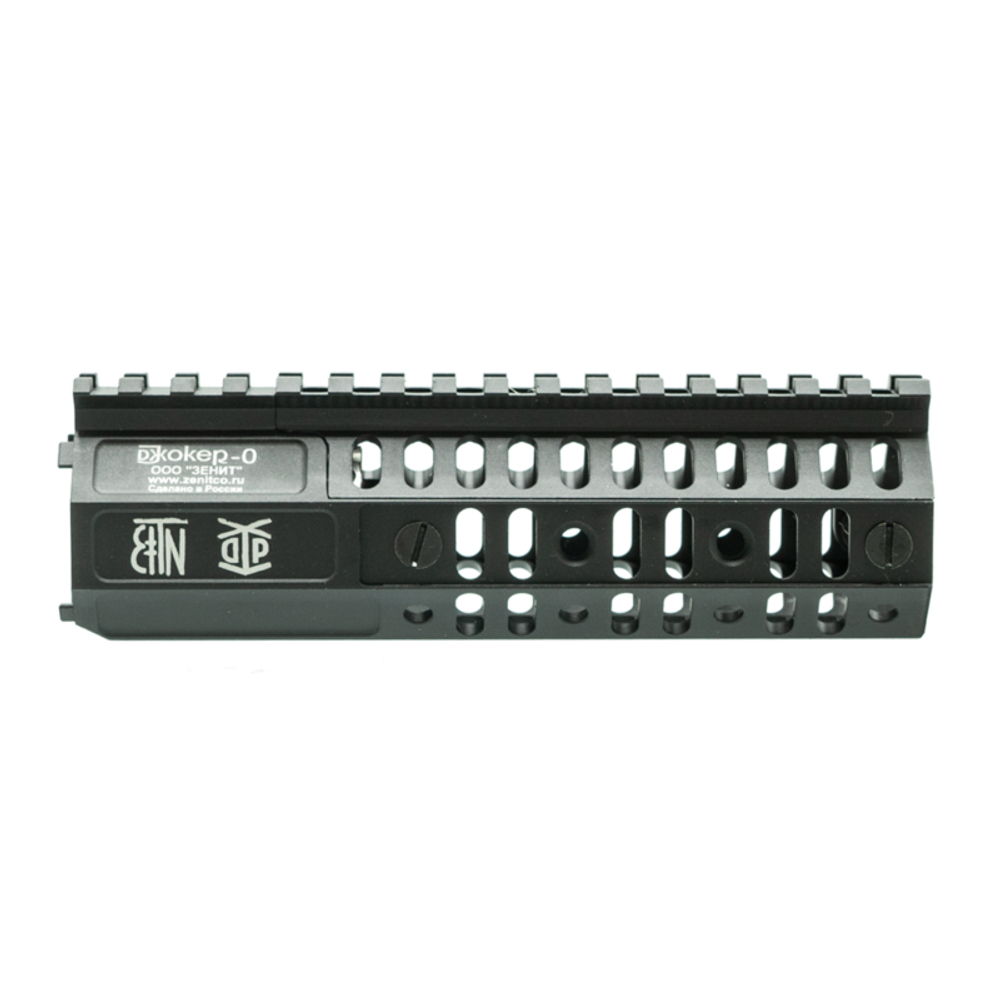

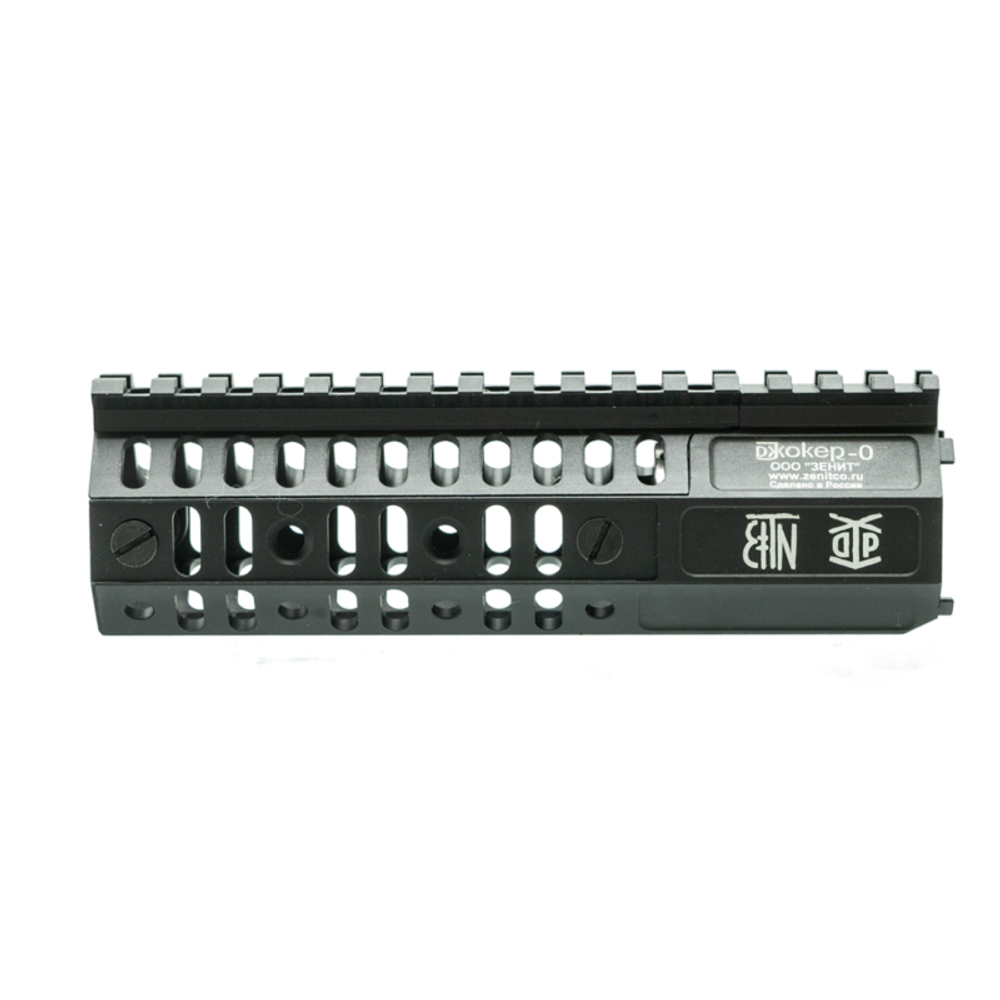

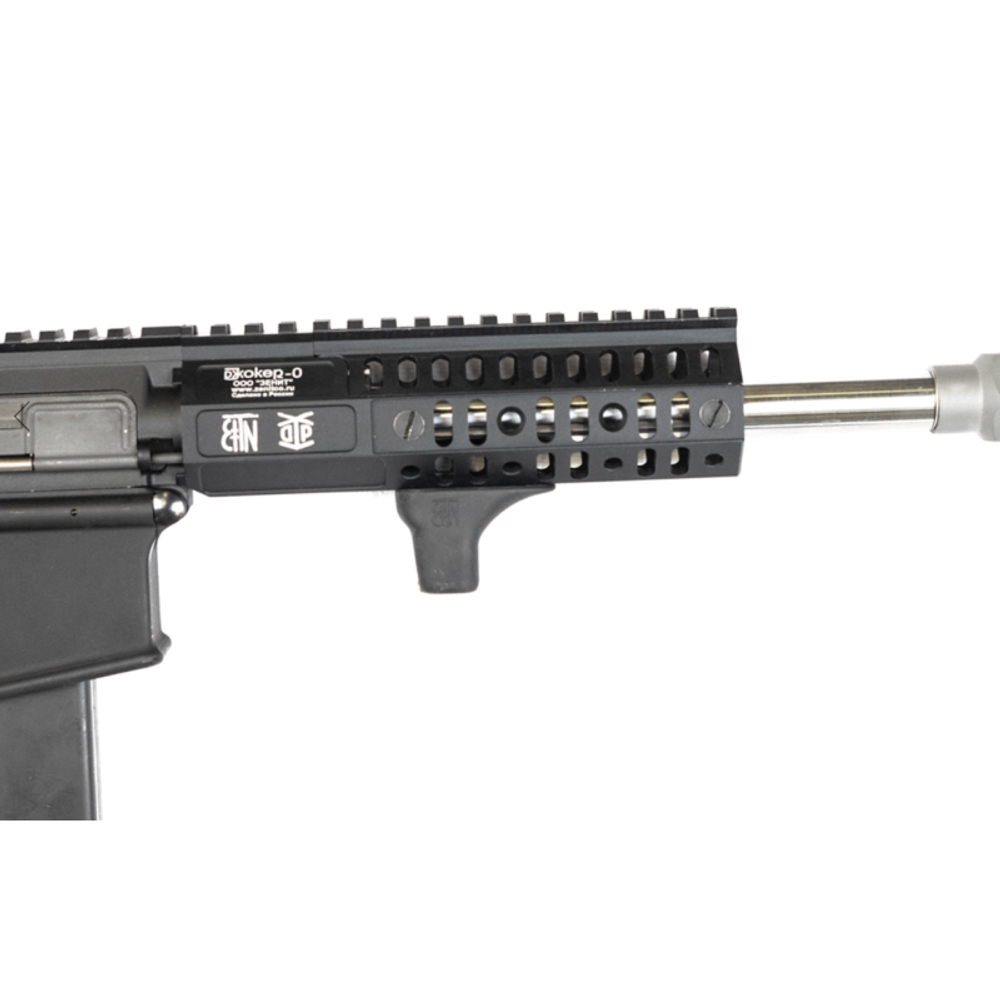

Комплект «Джокер-0» (комплектация "А") устанавливается на место штатного цевья карабинов на базе AR-15 и имеет направляющую Базис для установки кронштейнов Б-2, Б-2У, формирующих планки Пикатинни с трех сторон и планку Пикатинни в верхней части, позволяющие крепить дополнительное оборудование на оружие.

Не подходит к V-AR

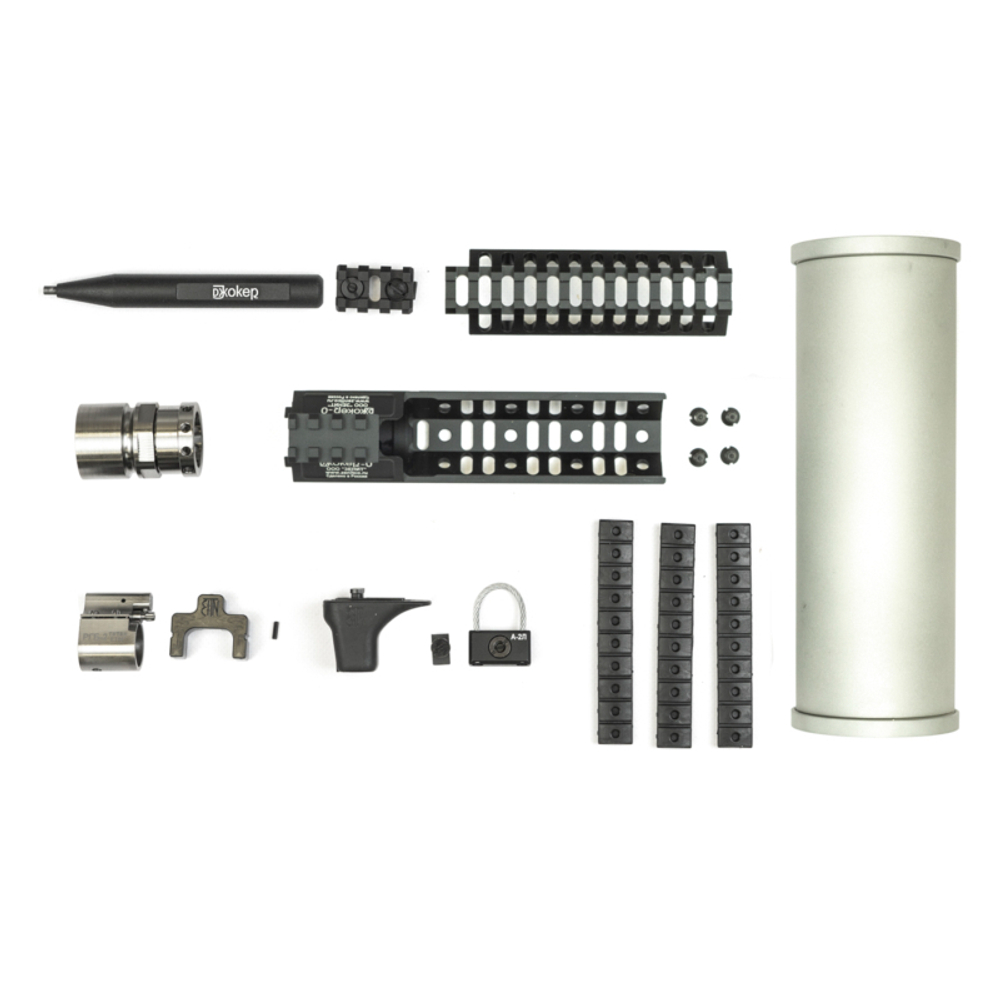

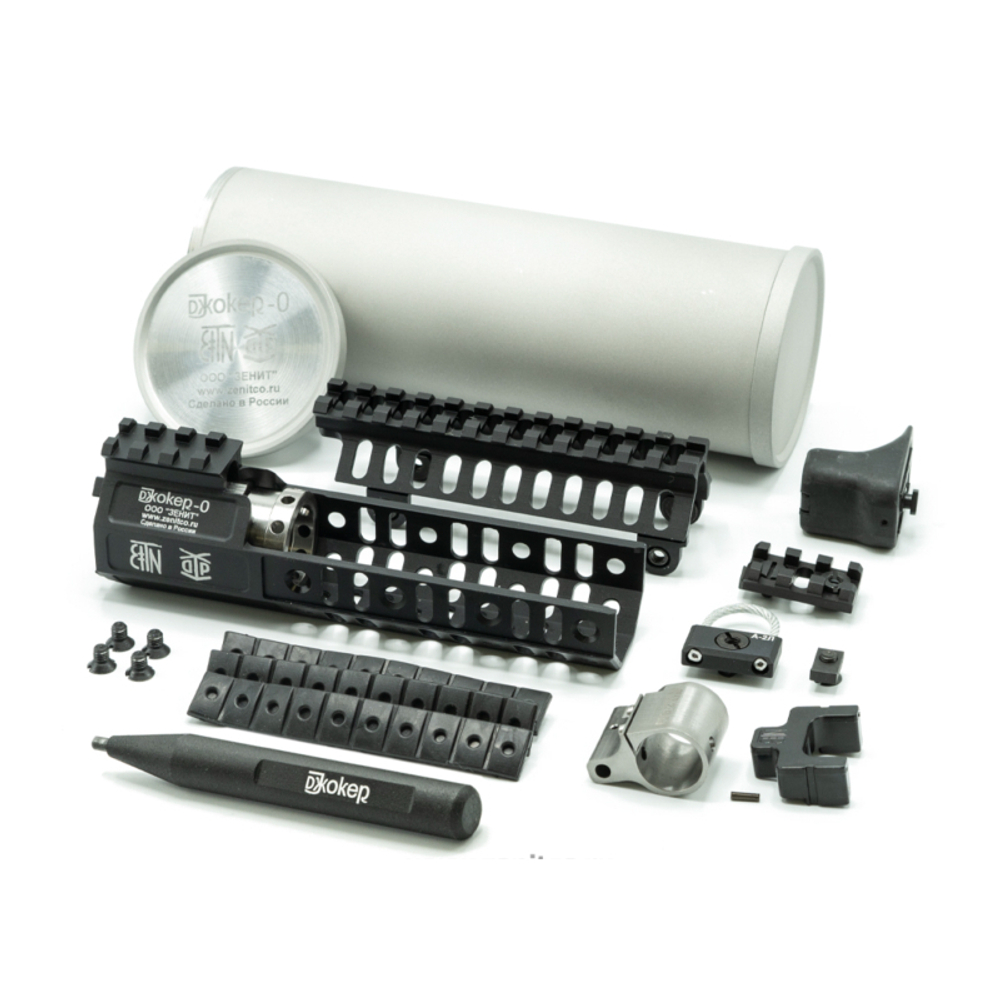

В комплект "Джокер-0" входит:

• кронштейн "Джокер-0", состоящий из двух элементов: верхнего кронштейна Б-70  и нижнего   кронштейна Б-80 , (материал- сплав Д16Т);
• основа крепления кронштейнов "Джокер-0", состоящей из двух частей: гайки (1) и фиксирующей гайки (2), которая прижимает нижнюю часть кронштейна к ресиверу (материал-титановый сплав ВТ-6) (1 шт в сборе);
• Регулируемый газовый блок РГБ-2 Титан 0,750" (материал-титановый сплав ВТ-6) (1 шт);
• Приспособление для корректного позиционирования РГБ-2  (1шт);
• ключ для закручивания фиксирующей гайки (1 шт);
• упор "РЛ-1" (1 шт);
• антабка (1шт);
• кронштейн "Б-2Л" (1 шт);
• крепежные винты (4 шт);
• накладки "НПН-2" (3 шт);
• алюминиевый футляр (1 шт);
• руководство по эксплуатации (1 шт);

Преимущества при эксплуатации:

• Прочность
• Улучшает охлаждение ствола оружия
• Создает возможность крепления дополнительного оборудования
• Минимальные массогабаритные характеристики

Технические характеристики:

• Масса кронштейна в сборе: 160 + 5 г
• Масса основы крепления (barrel nut): 60 + 2 г
• Габаритные размеры: (169х41х51) + 2 мм (длина-16,9 см (6,65"))
• Рабочий диапазон температур окружающей среды: от -50°С до +50°С
• Гарантийный срок хранения и эксплуатации изделия: 60 мес.

Для установки на оружие необходимо:

1. Произвести демонтаж дульного устройства, штатного цевья, газового блока, крепежной гайки.
2.  Закрутить крепежную гайку производства ООО «Зенит», сняв с него предварительно фиксирующую гайку.
3.  Установить нижний кронштейн Б-80.
4. Надеть фиксирующую гайку.
5.  Надеть регулируемый газовый блок.
6. Используя приспособление для корректного позиционирования РГБ-2, через отверстия, имеющиеся на нижней части нижнего кронштейна Б-80 (предварительно сместив его таким образом, чтобы отверстия на кронштейне совпали с крепежными винтами на газовом блоке) или отклонив нижний кронштейн таким образом, чтобы получить доступ к крепёжным винтам, затянуть винты на газовом блоке, тем самым зафиксировав регулируемый газовый блок.
7. Сдвинуть нижний кронштейн плотно к верхнему ресиверу таким образом, чтобы планки Пикатинни образовали единую линию.
8.  При помощи ключа, входящего в комплект, закрутить фиксирующую гайку, тем самым плотно зафиксировав нижний кронштейн на карабине.
9.  Установить верхний кронштейн на нижний и сдвинуть его так, чтобы он сел в пазы.
10.  При помощи четырех винтов фиксируем верхний кронштейн Б-70 на нижнем кронштейне Б-80.
11.  Закрепить в любом удобном для стрелка месте дополнительное оборудование.
