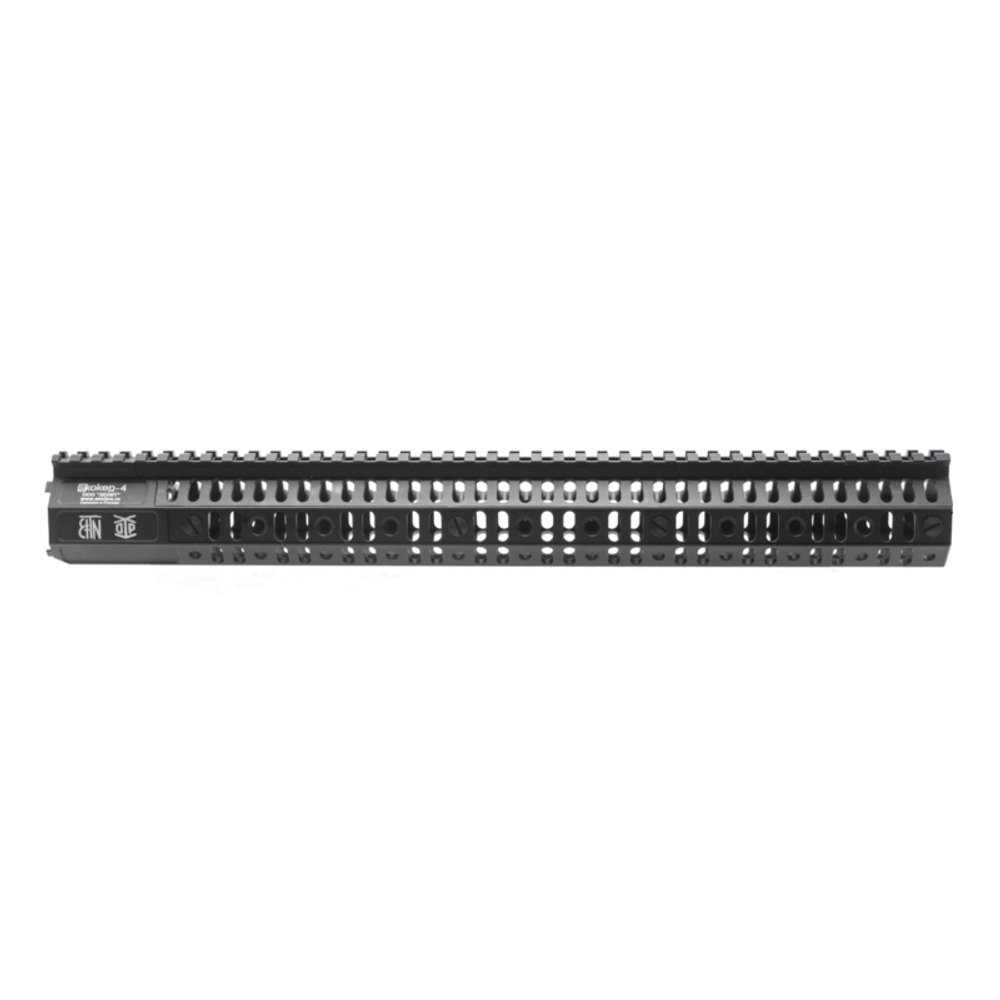

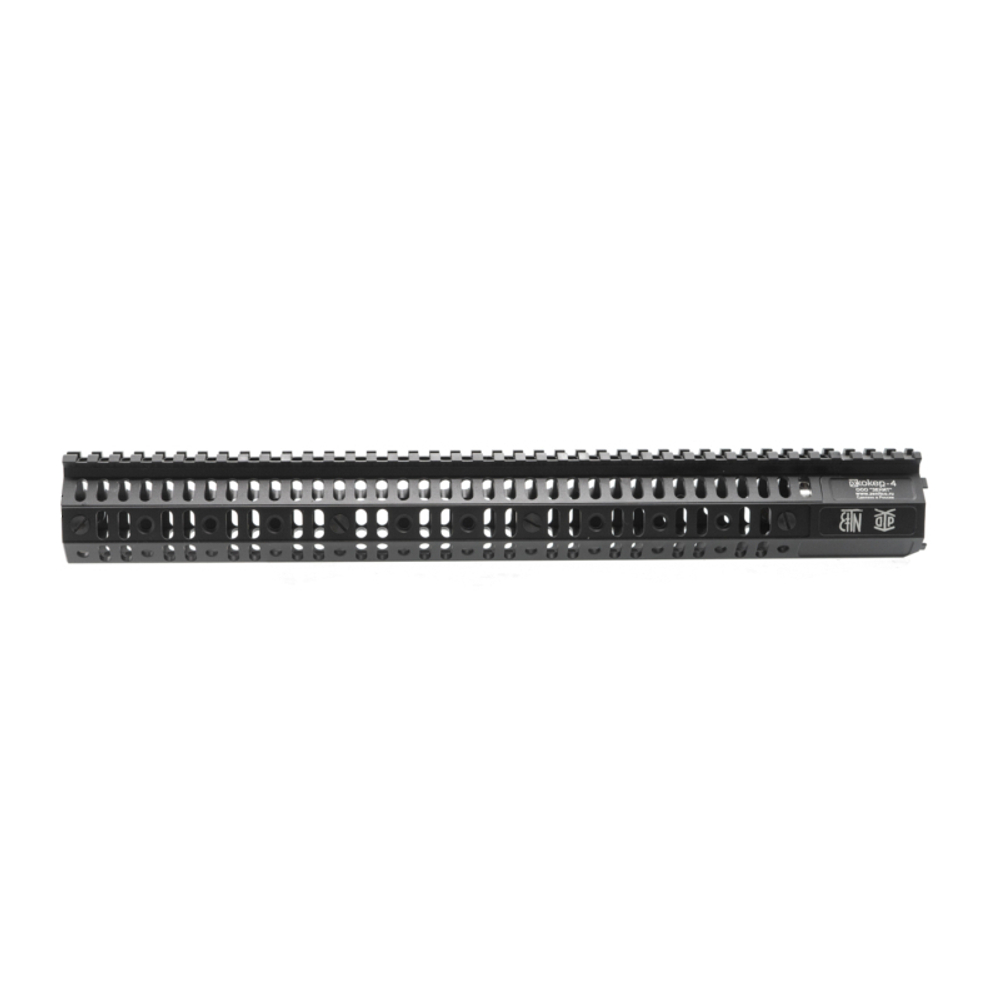

Комплект "Джокер-4" предназначен для установки на карабины на основе AR-15*. Состоит из цевья и дополнительных аксессуаров. Длина цевья - 408 мм (16,06").
Формирует планку Пикатинни сверху и направляющие Базис с трёх сторон. Направляющая Базис позволяет устанавливать дополнительное оборудование напрямую на цевьё, в частности: кронштейны Б-2 (45мм), Б-2Л (34 мм), Б-2М (15 мм), Б-2У (75 мм), формирующие планки Пикатинни для дополнительного оборудования; антабки А-1Л или А-2Л; упоры РЛ-1; передние рукоятки РК-0Л, РК-1Л, РК-2Л, РК-4Л, РК-6Л; накладки на направляющую Базис НПН-2; фиксаторы провода ФП-3.
* Не подходит к V-AR

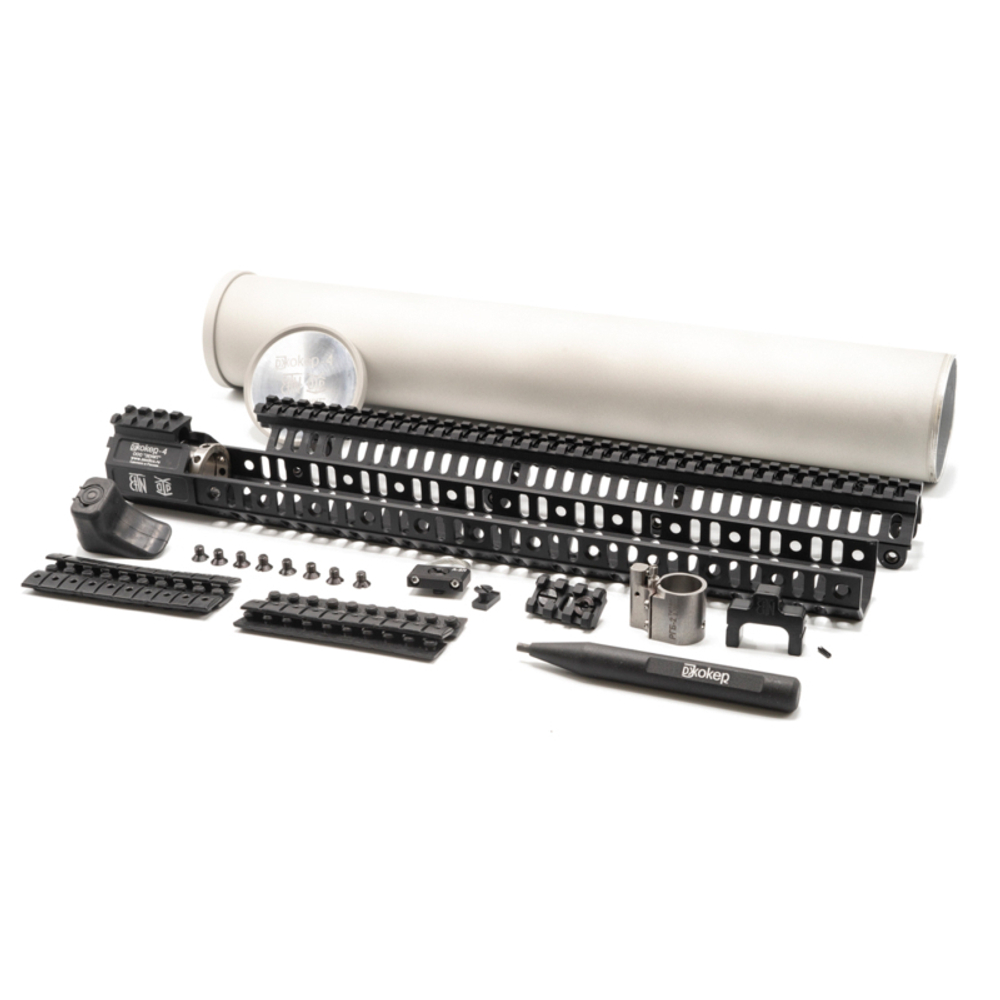

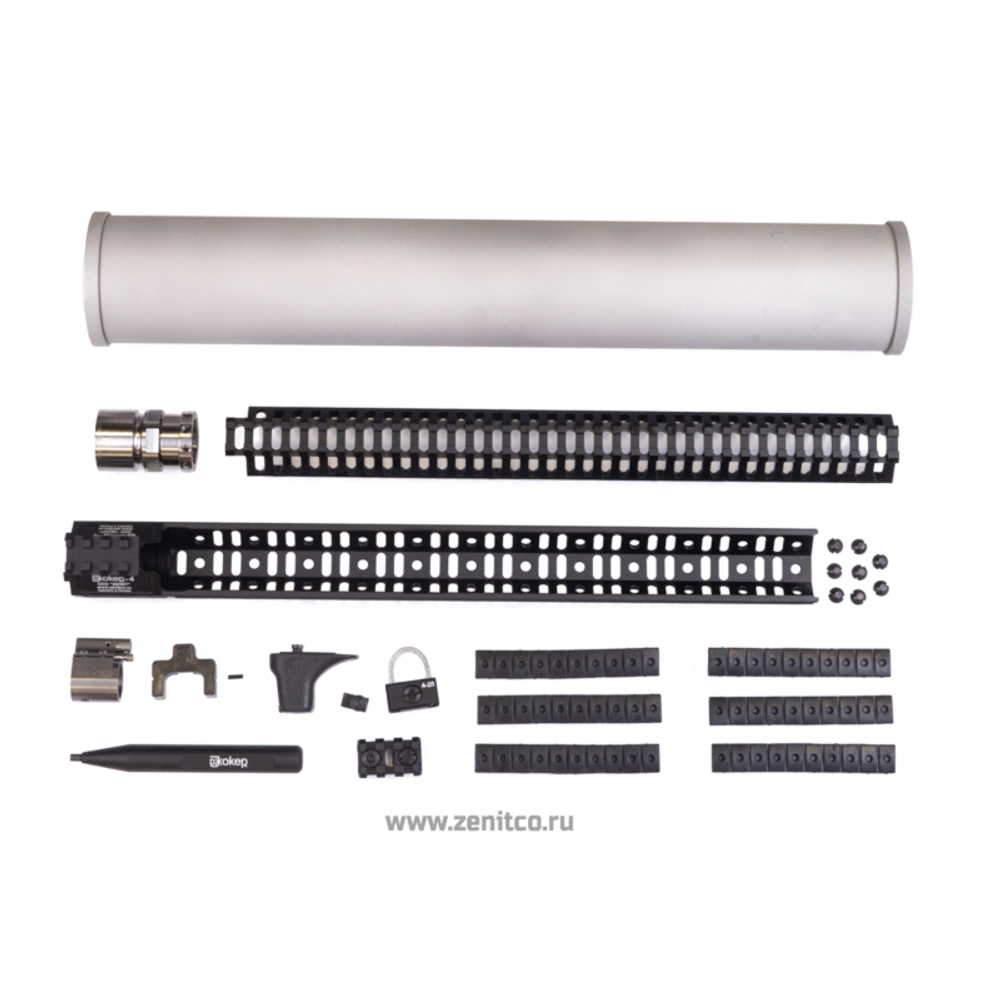

Комплектность поставки:
| Кронштейн верхний Б-74 | 1 шт. |
| Кронштейн нижний Б-84 | 1 шт. |
| Основа крепления кронштейнов «Джокер» (barrel nut) титановый БН-1 | 1 шт. |
| Винт М5х7 | 8 шт. |
| Антабка А-2Л | 1 шт. |
| Упор РЛ-1 | 1 шт. |
| Кронштейн Б-2Л | 1 шт. |
| Регулируемый газовый блок РГБ-2 титан 0,750" (с фиксирующим пином) | 1 шт. |
| Приспособление для позиционирования газового блока РГБ-2 | 1 шт. |
| Ключ «Джокер» | 1 шт. |
| Низкопрофильная накладка НПН-2 | 6 шт. |
| Тубус (упаковка) | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
Габаритные размеры:
- Кронштейн верхний Б-74: (368х39х38) ± 5 мм.;
- Кронштейн нижний Б-84: (408х41х51) ± 5 мм.;
- Основа крепления кронштейнов «Джокер» (barrel nut) титановый БН-1: (53х35) ± 5мм.;
- Регулируемый газовый блок РГБ-2 титан 0,750": (40х32х22) ± 5 мм.
Масса:
- Кронштейн верхний Б-74: 143 ± 3 г.;
- Кронштейн нижний Б-84: 187 ± 3 г.;
- Основа крепления кронштейнов «Джокер» (barrel nut) титановый БН-1: 62 ± 3 г.;
- Регулируемый газовый блок РГБ-2 титан 0,750": 30 ± 3 г.
Для установки на оружие необходимо:
- Произвести демонтаж дульного устройства, штатного цевья, газового блока, крепежной гайки (barrel nut) с карабина.
- Раскрутить основу крепления кронштейнов «Джокер» (barrel nut) БН-1: разделить на крепёжную и фиксирующую гайки. Затянуть крепежную гайку на карабине.
- Установить нижний кронштейн Б-84.
- Установить фиксирующую гайку. Закрутить её при помощи ключа «Джокер».
- Установить регулируемый газовый блок РГБ-2. Для этого:
- Установить на РГБ-2 газовую трубку (совместим только с прямыми трубками);
- Надеть РГБ-2 на ствол;
- Спозиционировать РГБ-2 на стволе так, чтобы отверстие для выхода газов совпало с отверстием для входа газов на РГБ-2. Для этого надеть приспособление для позиционирования газового блока на нижний кронштейн Б-84 как по полозьям, чтобы в него вошёл РГБ-2. После этого закрутить два винта на РГБ-2.
- Установить верхний кронштейн Б-74 на нижний и сдвинуть его так, чтобы он сел в пазы.
- При помощи шести винтов зафиксировать верхний кронштейн Б-74 на нижнем кронштейне Б-84.
- Установить в удобных местах антабку А-2Л, упор РЛ-1, кронштейн Б-2У в случае необходимости.
- Установить в удобных местах накладки на направляющую Базис НПН-2 в случае необходимости.
Обслуживание карабинов на базе AR-15, в том числе установка тюнинга, удобнее осуществлять при помощи изделия «Ключ №1» для обслуживания карабинов на основе AR-15 (в комплект не входит).
