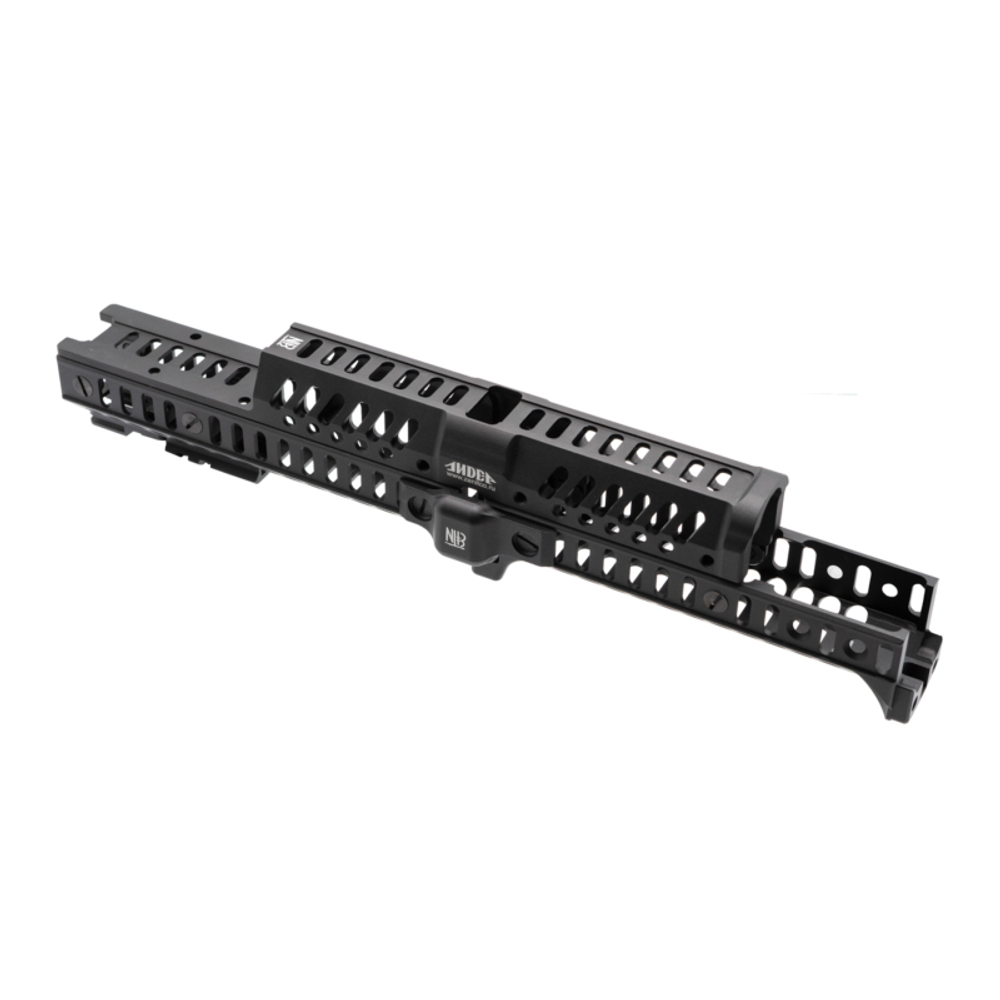

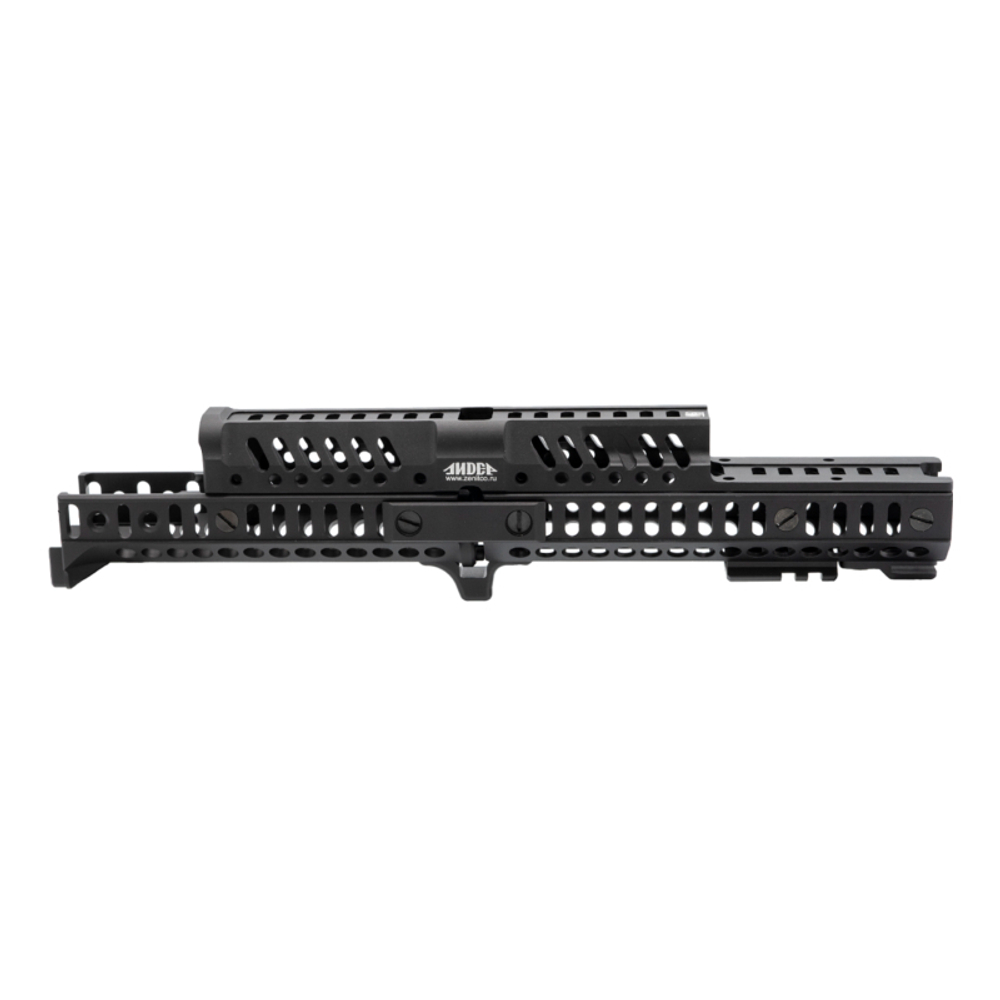

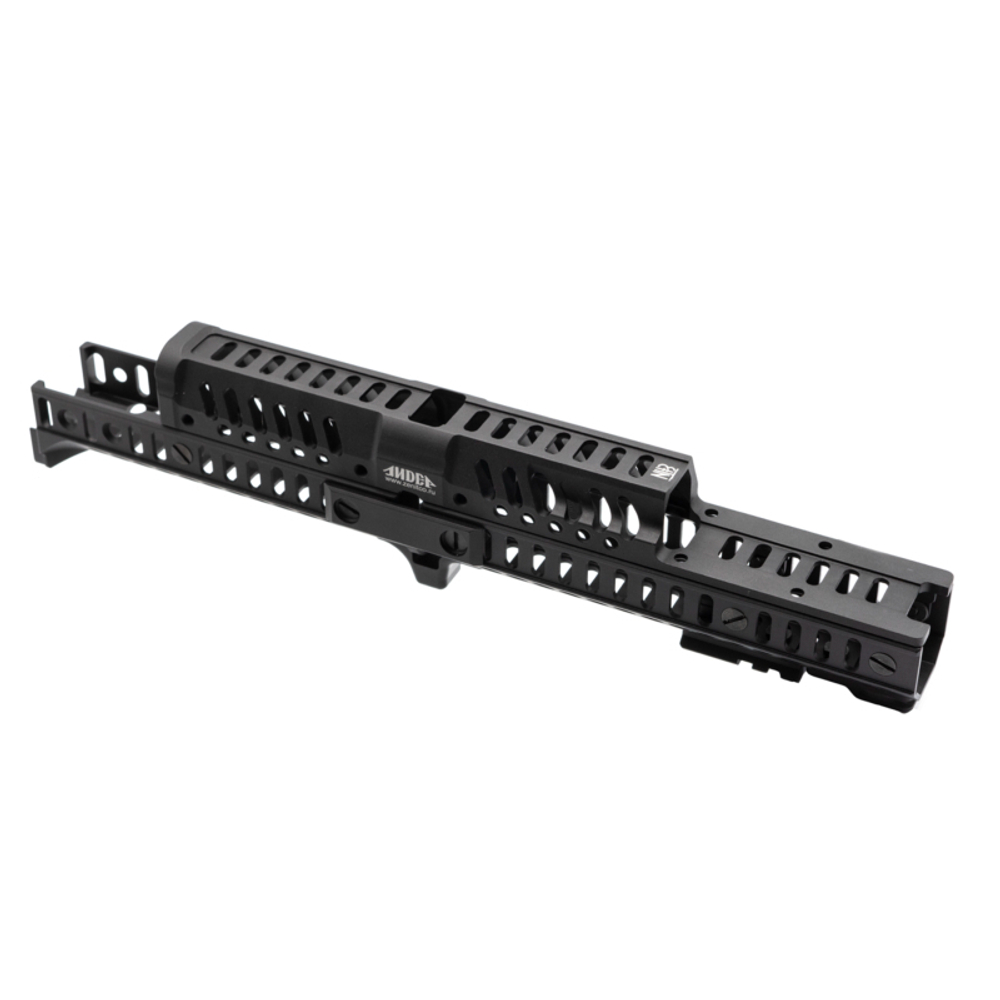

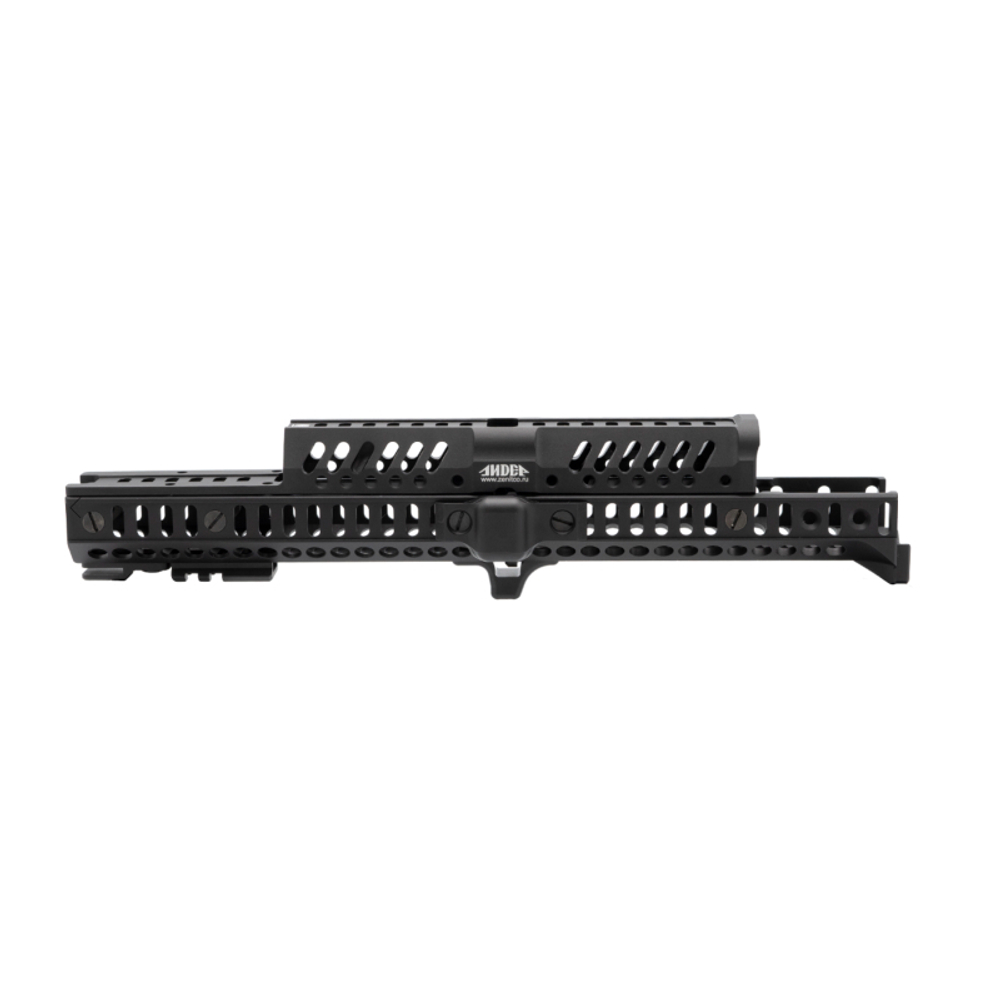

Комплект «Лидер» предназначен для установки на место штатного цевья АК и карабинов на его основе с длиной ствола не менее 415 мм (несовместим с короткими версиями).
Комплект «Лидер» имеет направляющие Базис с четырёх сторон, позволяющие установку дополнительного оборудования, совместимого с Базисом напрямую на цевьё (упоры, антабки, кнопки, фиксаторы провода, накладки, рукоятки, дополнительные планки Пикатинни).
Для установки оборудования, совместимого с Пикатинни, возможна установка дополнительных планок Пикатинни (приобретаются отдельно) Б-2, Б-2Л, Б-2М, Б-2У в любом месте на направляющей Базис.
В передней части комплекта «Лидер» расположена заниженная часть для установки прибора комбинированного «Перст-4»: как отдельного устройства, так и блока, который интегрируется в комплект. В случае работы без «Перста» возможна установка эргономичной вставки (приобретается отдельно).
Преимущества при эксплуатации:
- наличие платформы в передней части для установки прибора комбинированного «Перст-4»;
- прочность;
- обеспечивает удобство хвата;
- улучшает охлаждение ствола оружия;
- создаёт возможность крепления дополнительного оборудования.
ВНИМАНИЕ: Использование с шомполом невозможно!
Технические характеристики:
- Материал: сплав алюминия Д16Т.
- Масса комплекта: 385 г
- Длина комплекта: 338 мм
- Рабочий диапазон температур окружающего воздуха: от -50 до +50 0С.

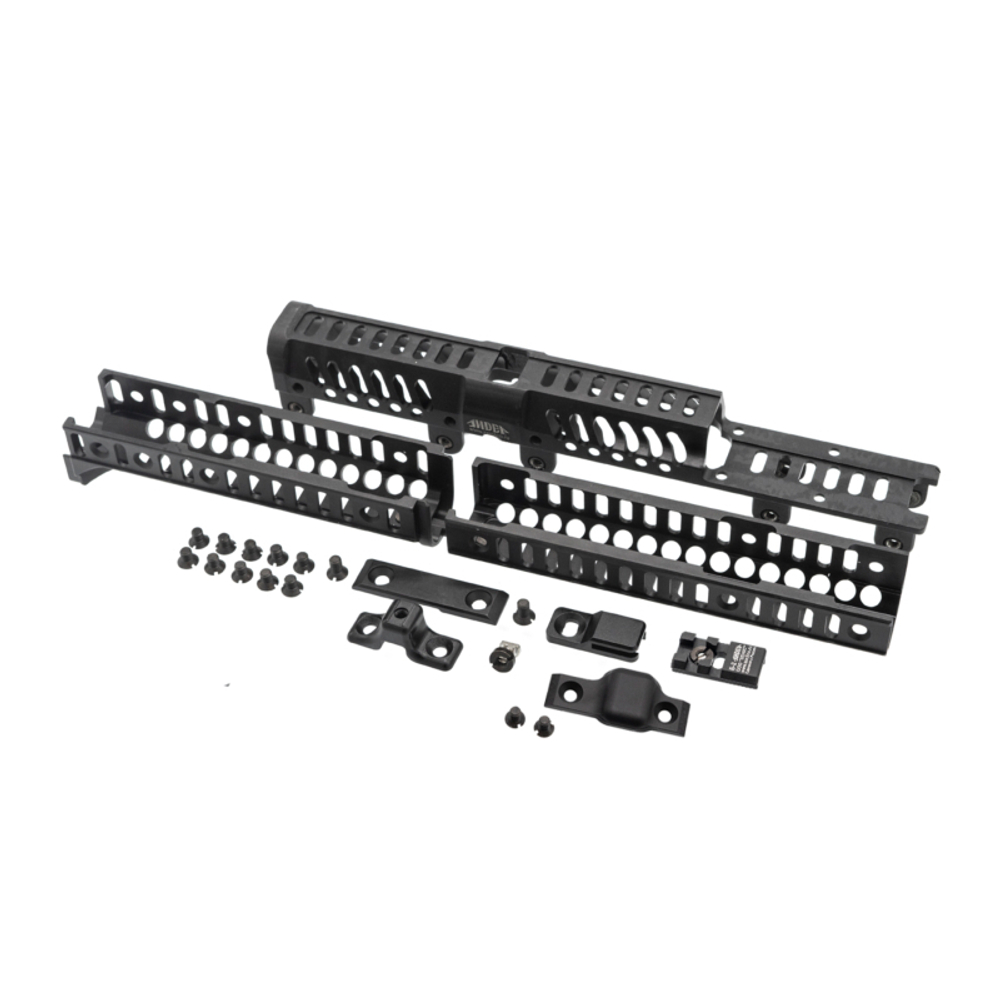

Комплектность поставки:
| Кронштейн Б-10Л | 1 шт. |
| Кронштейн над газоотводной трубкой Б-31 Лидер | 1 шт. |
| Дополнительная насадка Лидер | 1 шт. |
| Упор Лидер | 1 шт. |
| Стяжка Лидер | 1 шт. |
| Б-2 Лидер | 1 шт. |
| Зацеп Лидер | 1 шт. |
| Винты М5х7 | 10 шт. |
| Кулачковый зажим | 1 шт. |
| Винт М5х9 | 4 шт. |
| Крышка оковки | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
Для установки комплекта «Лидер» на оружие необходимо:
- Произвести неполную разборку оружия: снять штатное цевьё и газоотводную трубку. Снять с газоотводной трубки штатную накладку.
- Установить вместо штатного цевья кронштейн Б-10Л. Для этого:
- Установить на Б-10Л штатную оковку. Выступающий элемент на цевье должен войти в отверстие для шомпола в оковке. Если в штатной оковке нет отверстия для шомпола (например, как в TG2), то выступающий элемент на цевье необходимо спилить. Больше ничего не спиливать! В случае наличия отверстия на оковке спиливать выступающий элемент не надо!
- Совместить свободный конец цевья Б-10Л с пазом ствольной коробки.
- Положив на шайбу антабки деревянную или металлическую проставку, молотком забить цевьё Б-10Л в ствольную коробку оружия. Удары допустимы только по проставке. Цевьё входит жестко, пилить его не допускается. Жесткость посадки цевья влияет на надежность посадки прицельных приспособлений, тем самым влияя на точность стрельбы.
- Закрыть флажок на оковке.
- Установить газоотводную трубку. Опустить замыкатель газовой трубки.
- Установить кронштейн Б-31 Лидер.
- Установить кронштейн ДЛ Лидер.
- Соединить Б-10Л и ДЛ Лидер сбоку при помощи стяжки Лидер. Стяжка прикручивается при помощи винтов М5х9 (более длинные). Во все остальные места соединения Б-10Л, Б-31 Лидер и ДЛ Лидер вкрутить винты М5х7 (более короткие).
- Соединить Б-10Л и ДЛ Лидер снизу при помощи упора Лидер. Упор прикручивается при помощи винтов М5х7 (более короткие).
- Установить зацеп Лидер так, как показано на изображениях в инструкции. Если зацеп входит туго, воспользуйтесь молотком и проставкой.
Совместимость:
- АКМС, АКМ, АК-74, АК-74М, АК-103, АК-200, АКС-366-Ланкасер-05, АК-366-Ланкастер;
- Сайга-МК исп.30, TG-2, МА-136-02;
- Вепрь-К(ВПО-133), Вепрь-КМ(ВПО-136), ВПО-209 АКМ.
