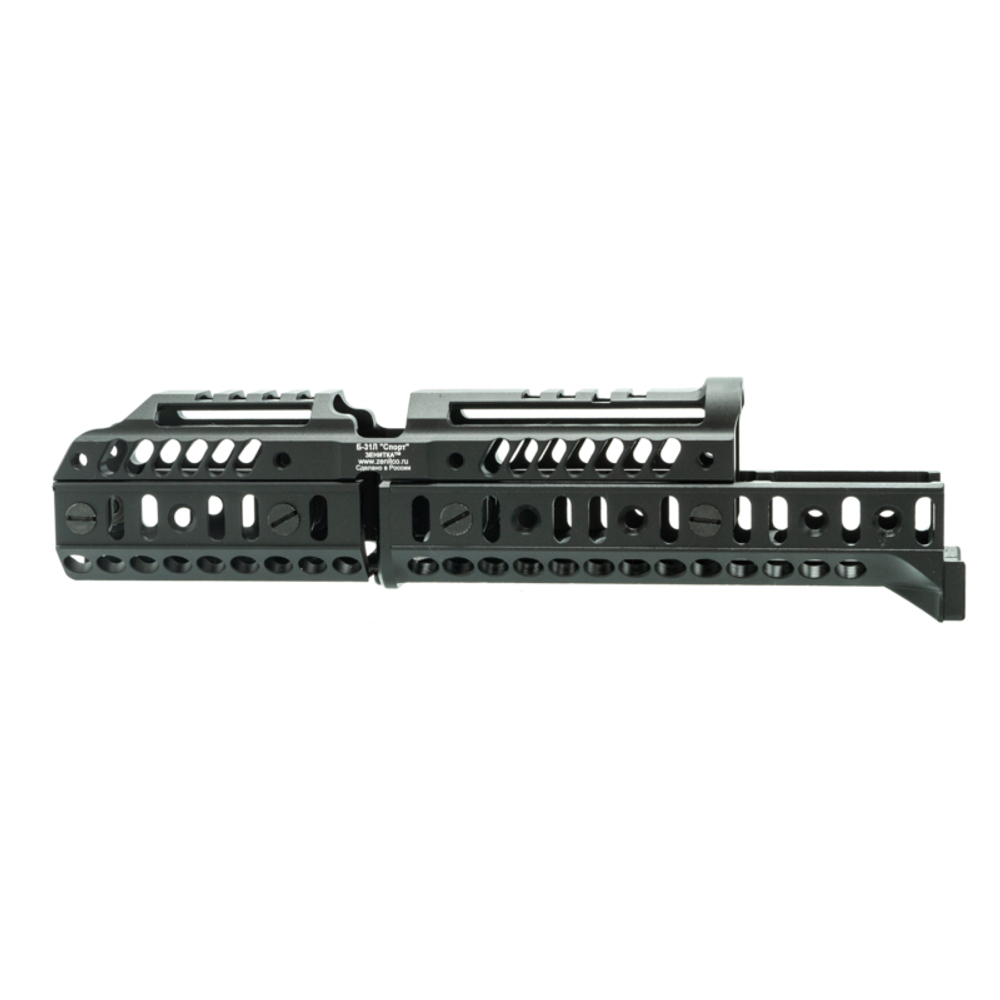

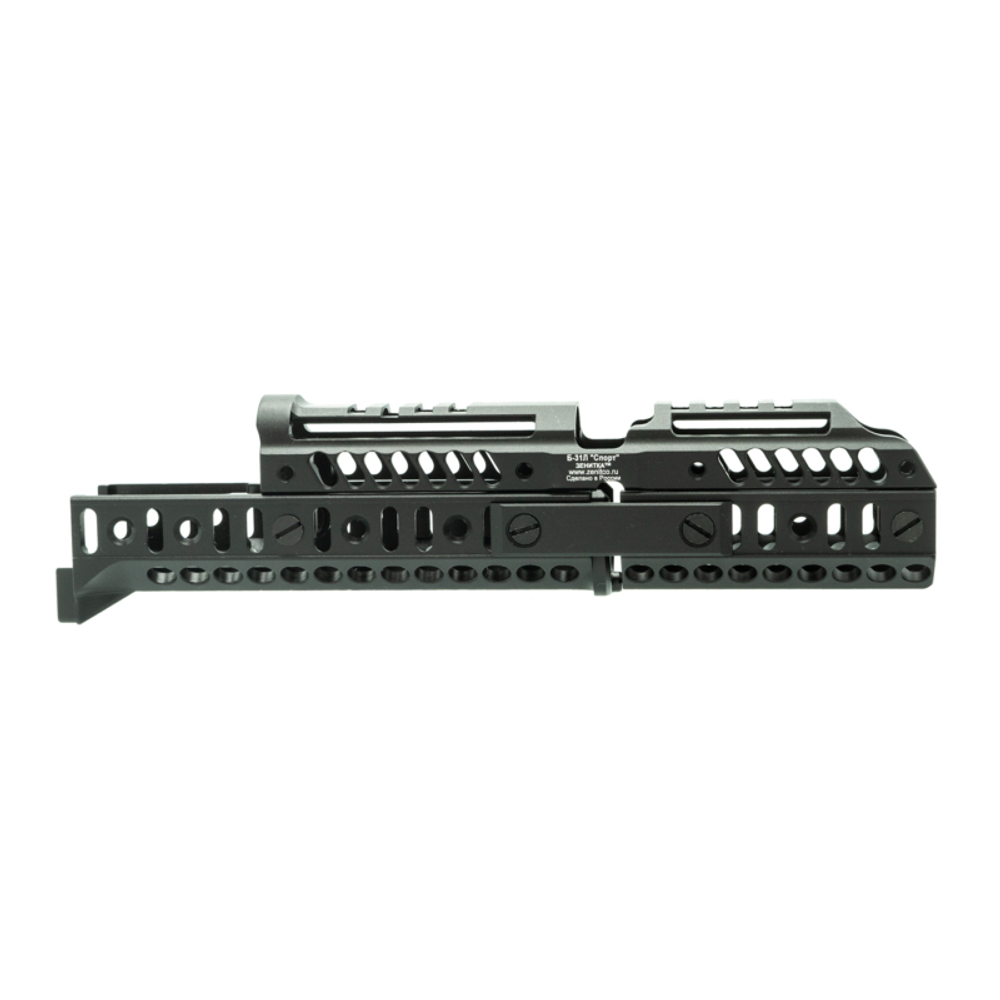

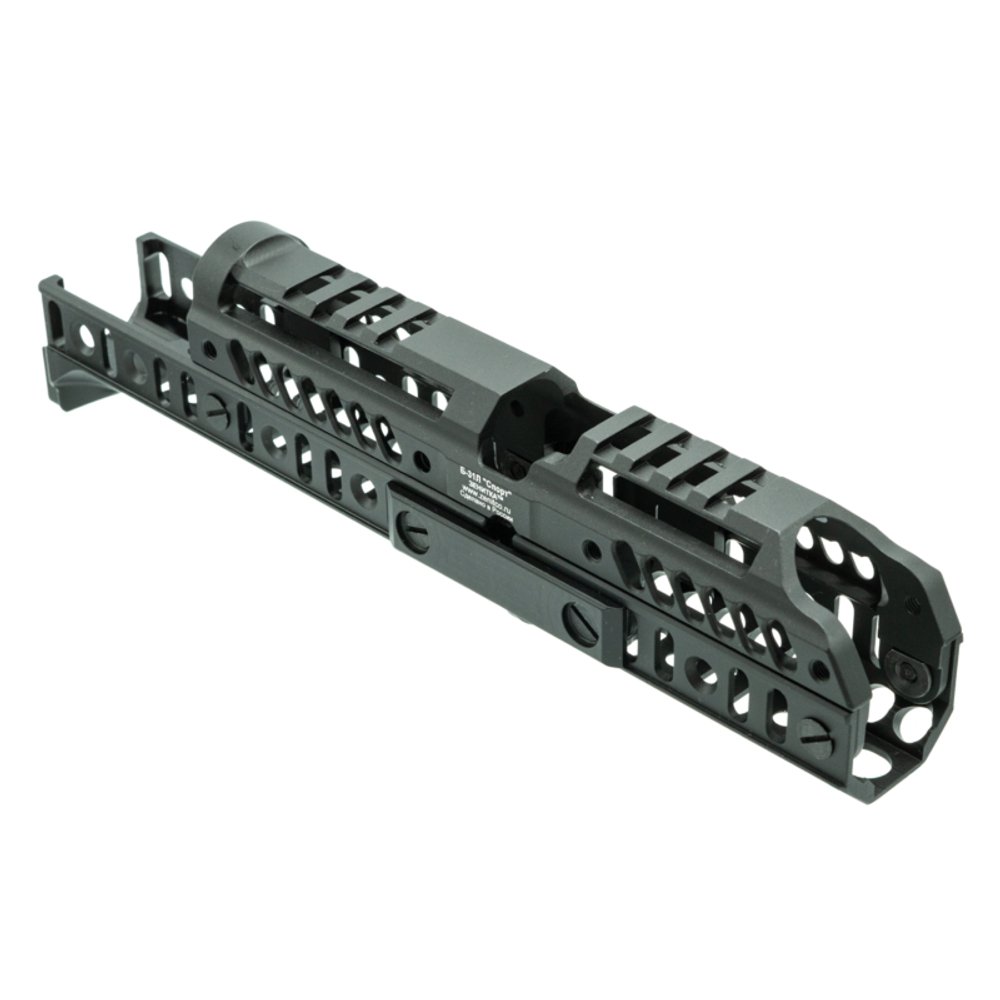

Комплект «Спорт-1» устанавливается на место штатного цевья АК и карабинов на его основе. Имеет направляющую Базис для установки совместимых с Базисом аксессуаров напрямую на цевьё, а именно: кронштейны, формирующие планки Пикатинни для дополнительного оборудования; антабки; упоры; передние рукоятки; накладки на направляющую Базис; фиксаторы провода.
В комплект "Спорт-1" входит:
- кронштейн "Цевье Б-10Л",руководство по эксплуатации;
- кронштейн ДЛ-1, Стяжка Спорт-1, 2 винта М5х9 и руководство по эксплуатации;
- кронштейн над газоотводной трубкой Б-31Л, 8 винтов М5х7 и руководство по эксплуатации;
- Руководство по эксплуатации комплекта.
ВНИМАНИЕ: Установка шомпола на штатное место невозможна!
Все изделия комплекта являются цельнофрезерованными, изготовленными из сплава Д16Т, с покрытием черного цвета или цвета пустыня.
Преимущества при эксплуатации:
- Прочность;
- Улучшает охлаждение ствола оружия на участке от ствольной коробки до газоотводной трубки;
- Создает возможность крепления дополнительного оборудования напрямую на цевьё;
- Минимальные масогабаритные характеристики.
Технические характеристики:
- Масса комплекта: 250 + 10 г
- Длина комплекта: 255 мм.
- Рабочий диапазон температур окружающей среды: от -50°С до +50°С

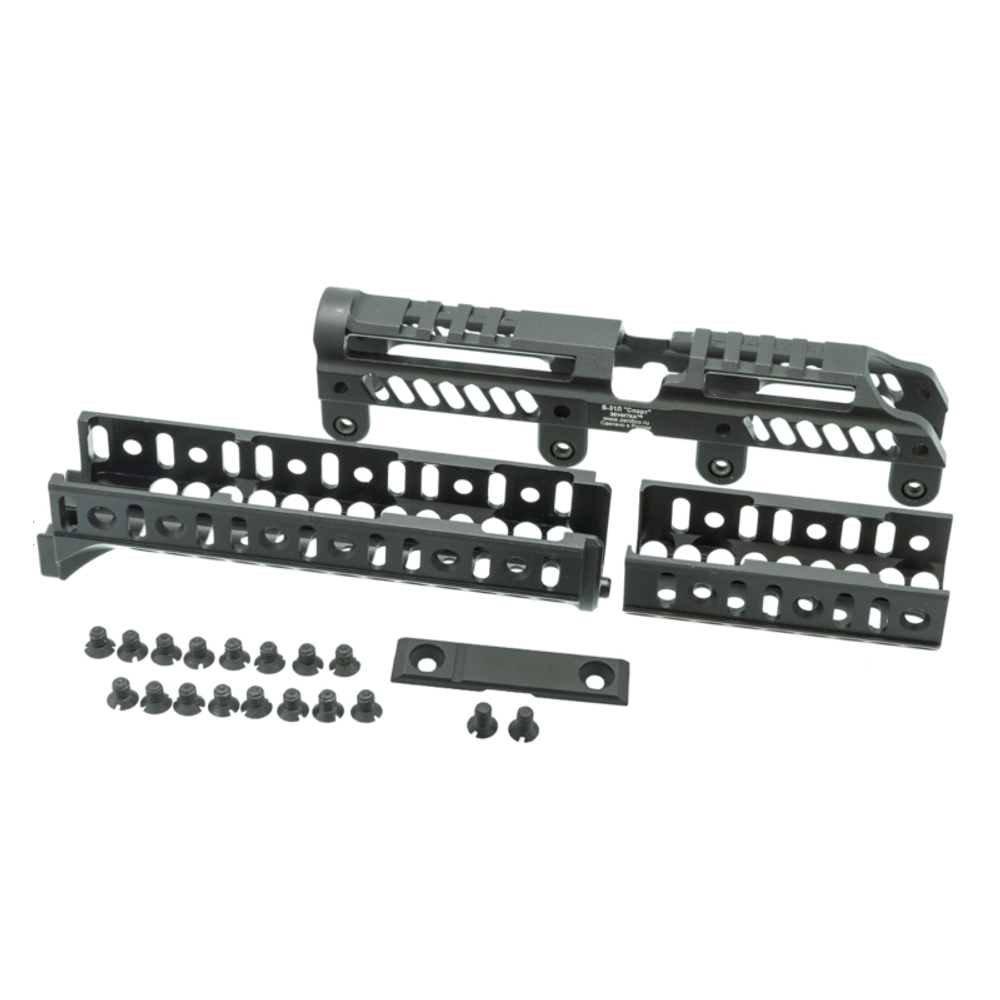

Комплектность поставки:
| Кронштейн "Цевьё Б-10Л" | 1 шт |
| Кронштейн над газоотводной трубкой Б-31Л | 1 шт |
| Кронштейн "Дополнительная насадка ДЛ-1" | 1 шт |
| Стяжка Спорт-1(70х15) | 1 шт |
| Крепежные винты: М5х7 М5х9 | 8 шт 2 шт |
| Руководство по эксплуатации | 4 шт |
Для установки комплекта необходимо:
- Произвести неполную разборку оружия и снять штатное цевье и штатную накладку над газоотводной трубкой.
- Установить вместо штатного цевья кронштейн "Цевье Б-10Л".
- Установить кронштейн Б-31Л.
- Установить кронштейн ДЛ-1.
- Для придания необходимой жесткости конструкции, соединить посредством Стяжки Спорт-1, входящей в комплект, кронштейны Б-10Л и ДЛ-1.
Зачем в комплекте столько винтов?
8 винтов М5х7 от Б-31Л нужны для фиксации Б-31Л на ДЛ-1 и Б-10Л в случае, если Вы не будете использовать боковую пластину. В случае, если будете, то следует использовать 6 винтов М5х7 и два винта М5х9 (более длинные), которые входят в комплект ДЛ-1. Более длинными винтами устанавливается пластина.
Совместимоть:
- АКМС, АКМ, АК-74, АКС-74, АК-74М, АК-103, АК-104, АК-105, АК-205, АКС-366;
- Сайга-МК исп. 030, Сайга-МК исп. 033, TG-2;
- ВПО-133, ВПО-136, ВПО-209.
