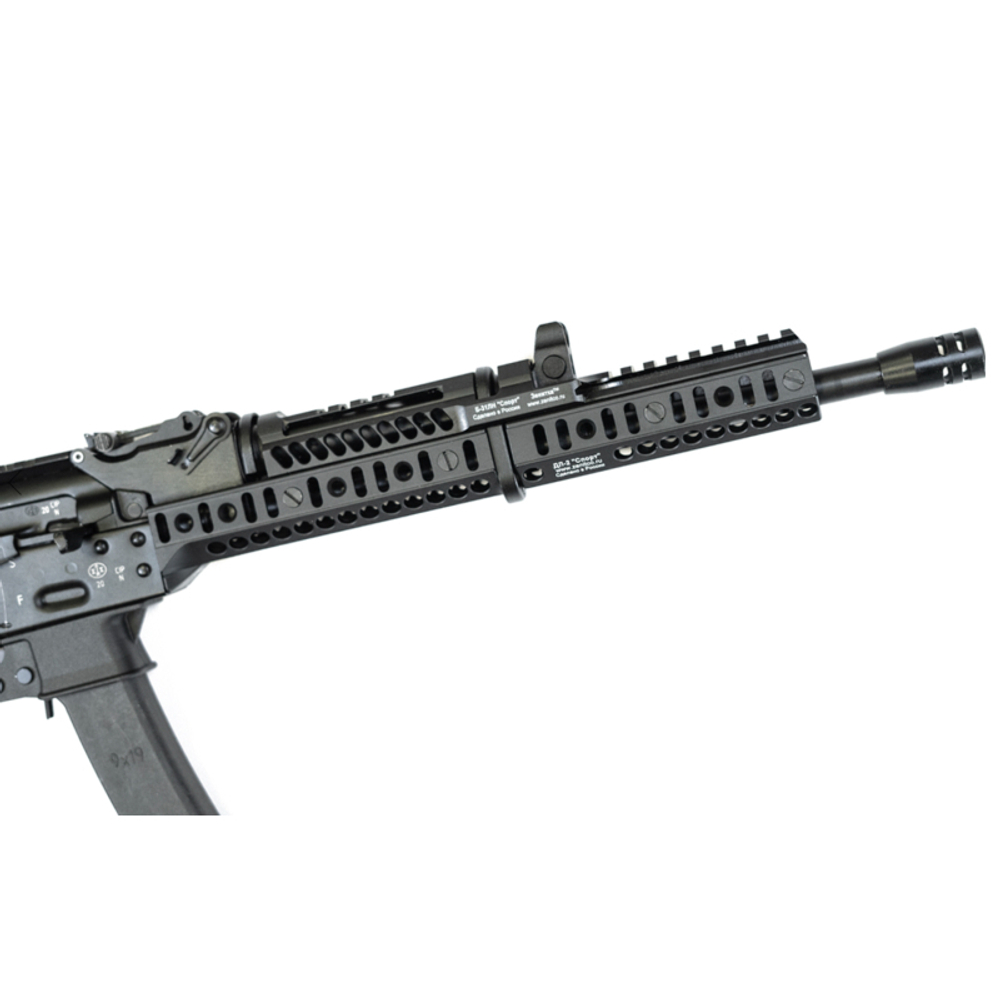

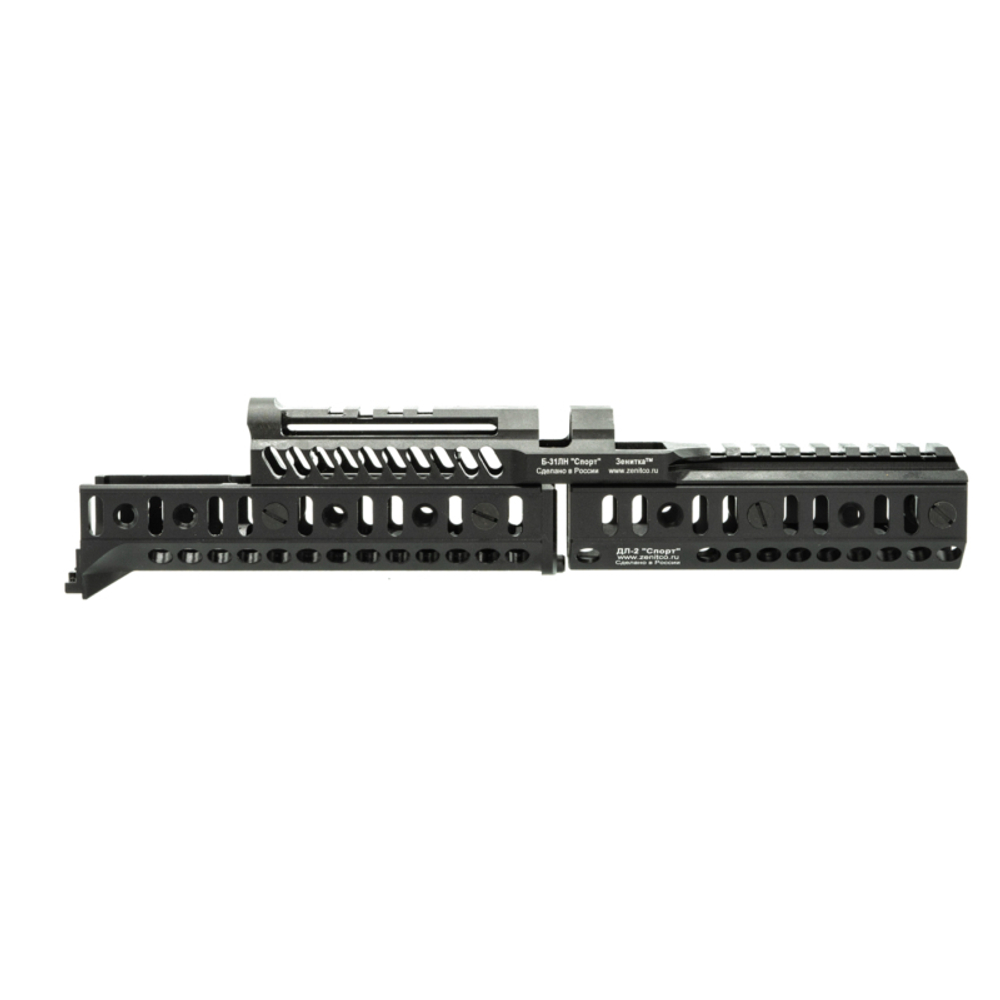

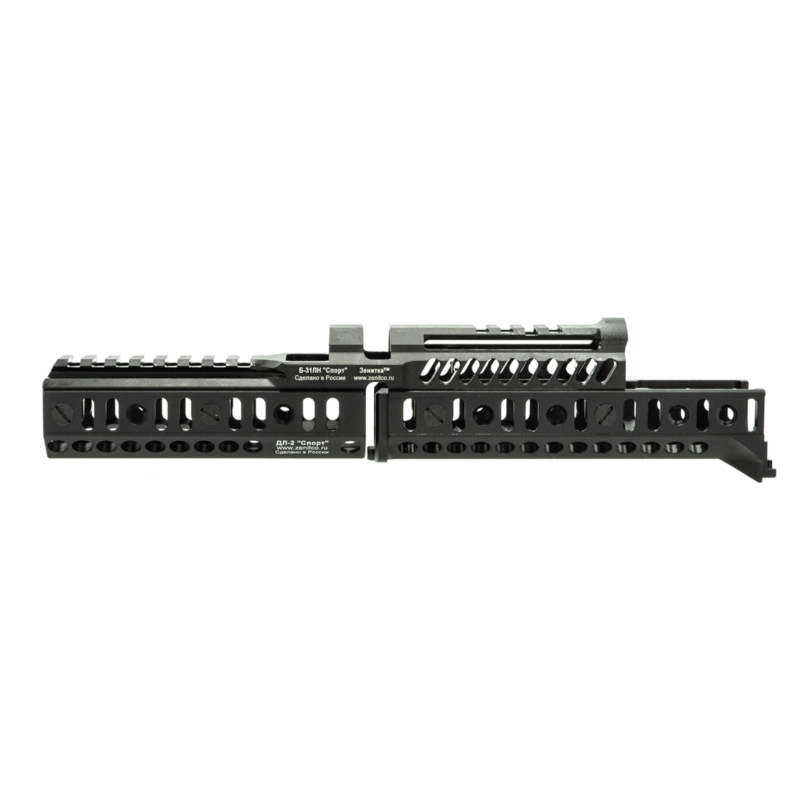

Комплект «Спорт-3» устанавливается на место штатного цевья карабина Сайга 9 или TR9 Paradox Имеет направляющие Базис с трёх сторон.
Направляющая Базис предназначена для установки совместимых с Базисом аксессуаров напрямую на цевьё.

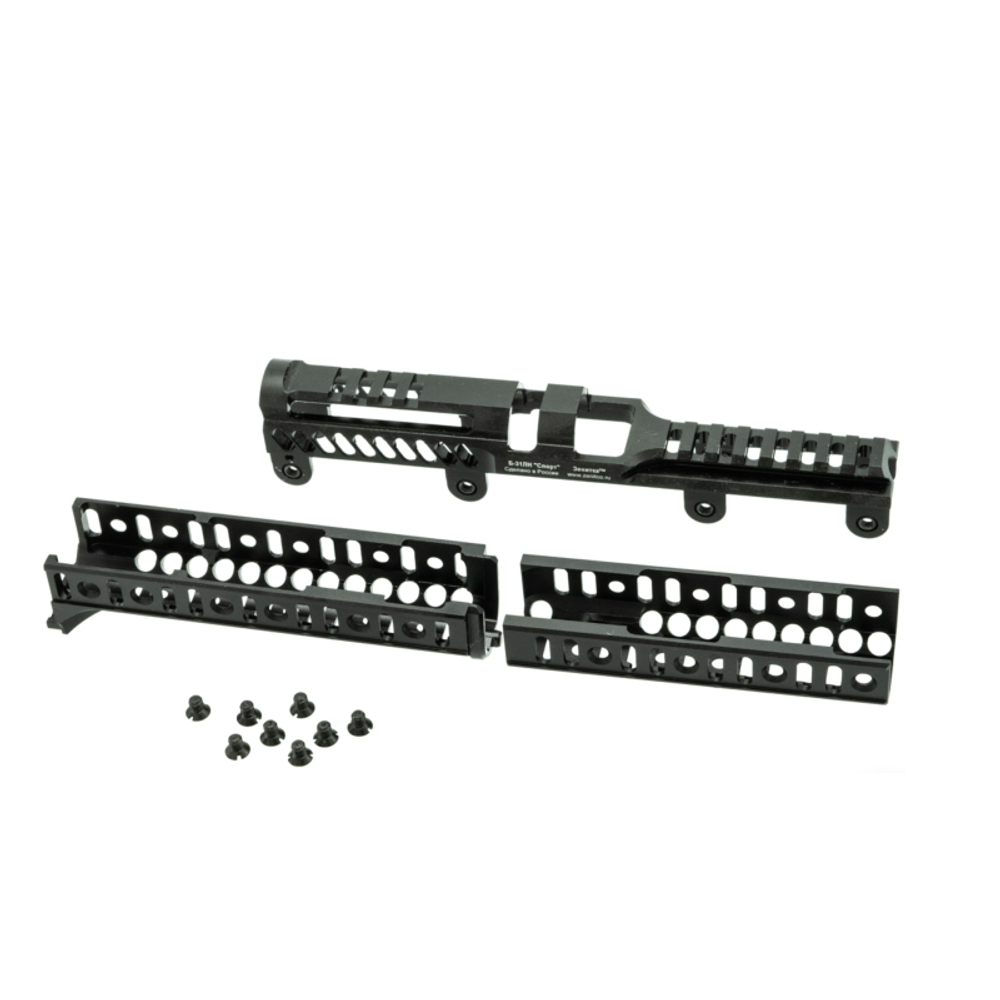

В комплект "Спорт-3" входит:
- кронштейн "Цевье Б-21Л" и и его руководство по эксплуатации;
- кронштейн ДЛ-2 и его руководство по эксплуатации;
- кронштейн над газоотводной трубкой Б-31ЛН с 8 винтами и его руководство по эксплуатации;
- Руководство по эксплуатации комплекта.
Все изделия комплекта являются цельнофрезерованными, изготовленными из сплава Д16Т, с покрытием черного цвета или цвета пустыня.
ВНИМАНИЕ: Установка шомпола на штатное место невозможна!
Преимущества при эксплуатации:
- Прочность;
- Улучшает охлаждение ствола оружия на участке от ствольной коробки до газоотводной трубки;
- Создает возможность крепления дополнительного оборудования;
- Минимальные массогабаритные характеристики.
Технические характеристики:
- Масса комплекта: 275 + 5 г
- Длина комплекта: 295 мм
- Рабочий диапазон температур окружающей среды: от -50°С до +50°С
Комплектность поставки:
| Кронштейн "Цевьё Б-21Л" | 1 шт |
| Кронштейн над газоотводной трубкой Б-31ЛН | 1 шт |
| Кронштейн "Дополнительная насадка ДЛ-2" | 1 шт |
| Крепежные винты | 8 шт |
| Руководство по эксплуатации | 4 шт |
Для установки комплекта необходимо:
- Произвести неполную разборку оружия и снять штатное цевье и штатную накладку над газоотводной трубкой
- Установить вместо штатного цевья кронштейн "Цевье Б-21Л" и произвести сборку оружия
- Установить кронштейн Б-31ЛН
- Установить кронштейн ДЛ-2
- 8 винтов М5х7 от Б-31ЛН нужны для фиксации Б-31ЛН на ДЛ-2 и Б-21Л.
Подробная информация о каждом кронштейне: об их преимуществах при эксплуатации, о технических характеристиках, о комплектностях поставки и инструкции по установки находятся в руководствах по эксплуатации каждого кронштейна.
