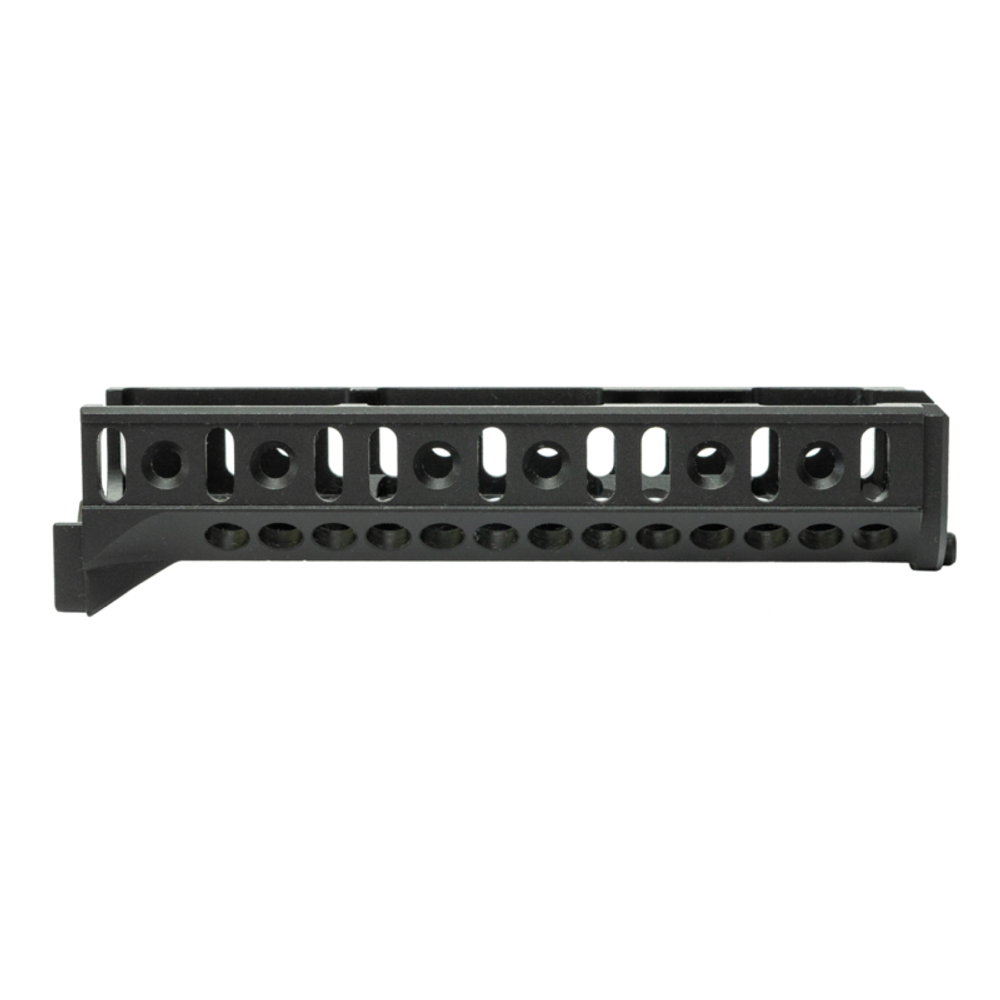

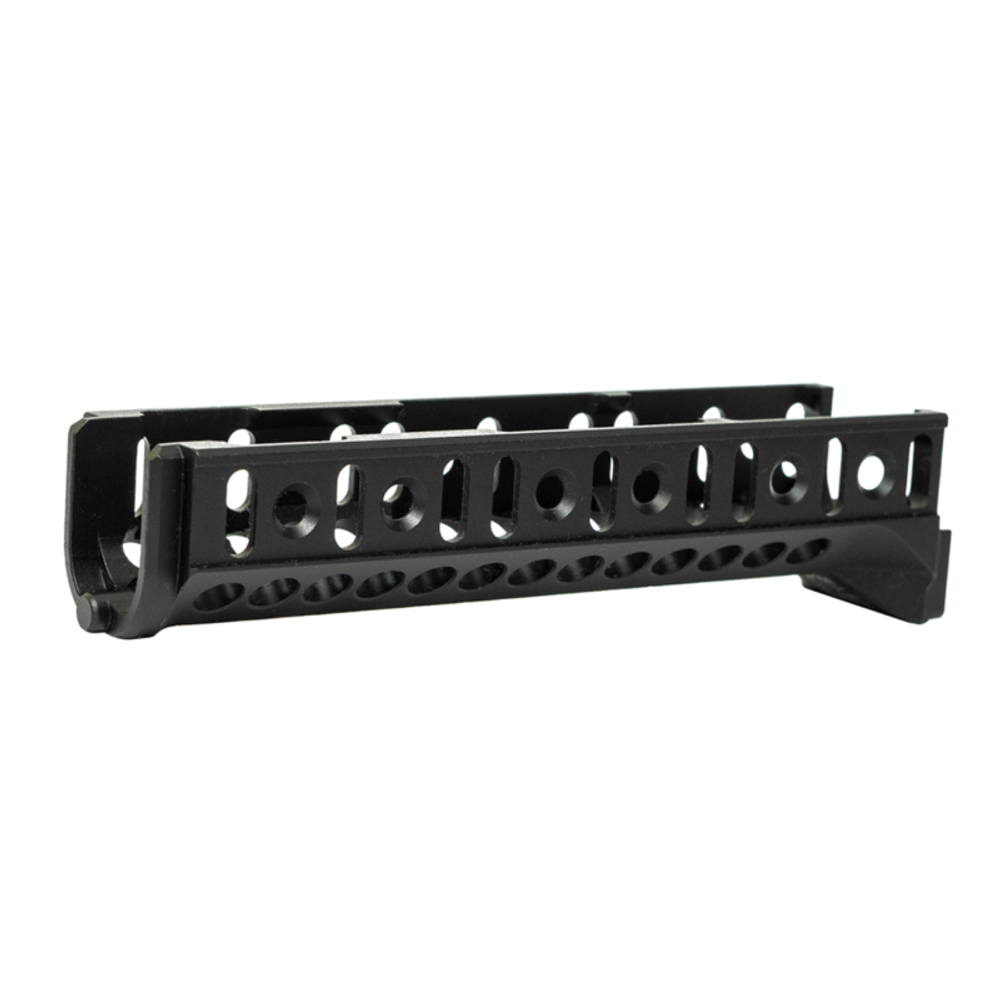

Кронштейн "Цевье Б-10Л" - цельнофрезерованное изделие из сплава Д16Т, с покрытием черного цвета или цвета пустыня. Предназначено для установки на АК и гражданские карабины на его основе.
Кронштейн "Цевье Б-10Л" устанавливается на место штатного цевья АК и имеет направляющие Базис с трёх сторон, позволяющие установить: кронштейны, формирующие планки Пикатинни для дополнительного оборудования; антабки; упоры; передние рукоятки; накладки на направляющую Базис; фиксаторы провода.
Внимание! Цевьё Б-10Л с ГП несовместим!
Преимущества при эксплуатации:
- Прочность;
- Улучшает охлаждения ствола оружия;
- Возможность крепления дополнительного оборудования;
- Минимальные масогабаритные характеристики.
ВНИМАНИЕ: Установка шомпола на штатное место невозможна!
Технические характеристики:
- Габаритные размеры: (165х38х41) ± 5 мм
- Масса:90 + 5 г
- Рабочий диапазон температур окружающей среды: от -50°С до +50°С
Комплектность поставки:
- Кронштейн Б-10Л;
- Руководство по эксплуатации.
Для установки на оружие необходимо:
- Произвести неполную разборку оружия и снять штатное цевьё.
- Установить вместо штатного цевья цевьё Б-10Л. Цевьё Б-10Л должно устанавливаться на штатное место в паз ствольной коробки оружия очень жёстко для этого необходимо:
- установить на цевьё Б-10Л штатную оковку;
- совместить свободный конец цевья Б-10Л с пазом ствольной коробки;
- положив на шайбу антабки деревянную или металлическую проставку, молотком забить цевьё Б-10Л в ствольную коробку оружия;
- закрыть флажок на оковке.
- Произвести сборку оружия.
Внимание! Для установки цевья Б-10Л в ствольную коробку оружия не следует пилить его напильником, т.к. это может привести к образованию люфта в месте соединения цевья со ствольной коробкой. Жесткость посадки цевья определяет жесткость крепления прицельных приспособлений, что влияет на точность выстрела.
Исключение: карабин TG-2 не имеет отверстия для шомпола на оковке. Кронштейн Б-10Л имеет в передней части выступающий элемент, который на других карабинах входит в это отверстие. В случае установки на TG-2 этот элемент необходимо спилить. Больше ничего пилить нельзя!
Совместимость:
- АКМС, АКМ, АКС-74, АК-74М, АК-74, АК-103, АК-104, АК-105, АК-200, АК-205, АК-366;
- Сайга-МК исп. 30, Сайга-МК исп. 33, Сайга-МК 223, TG2;
- ВПО-133, ВПО-136, ВПО-209.
