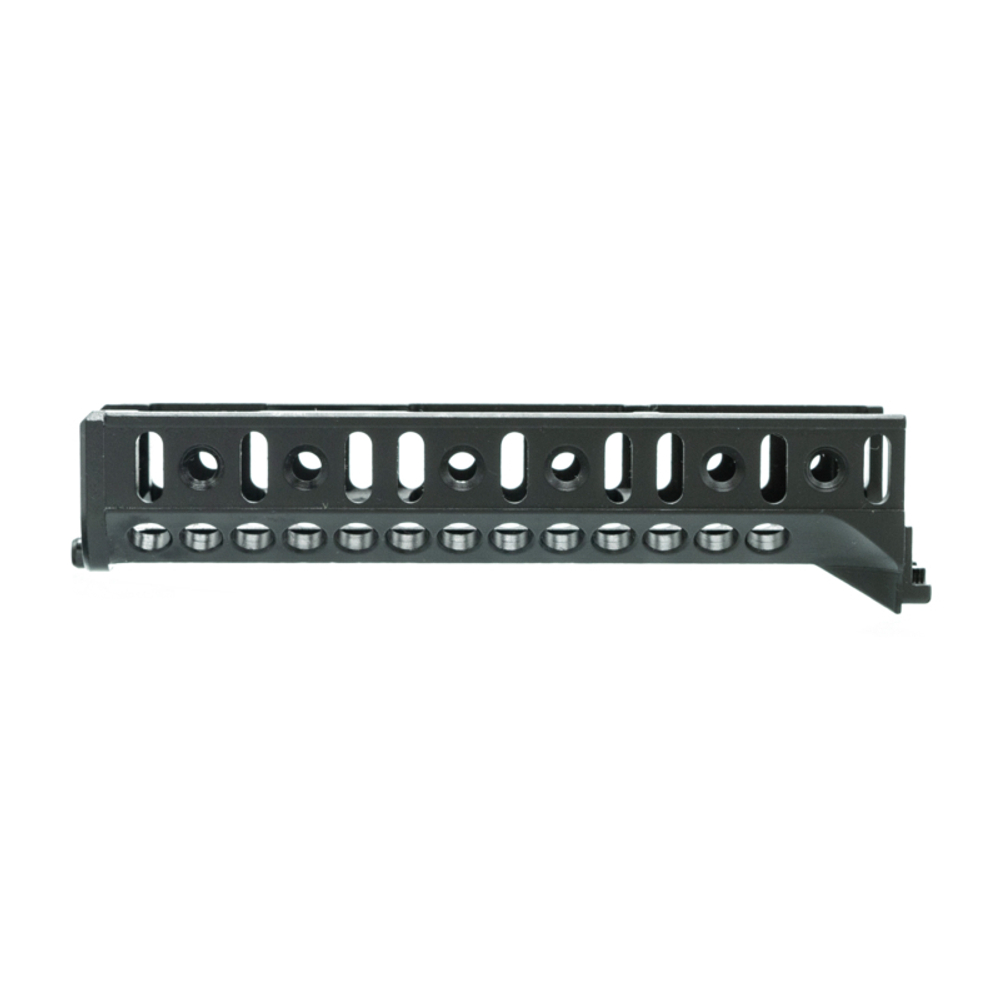

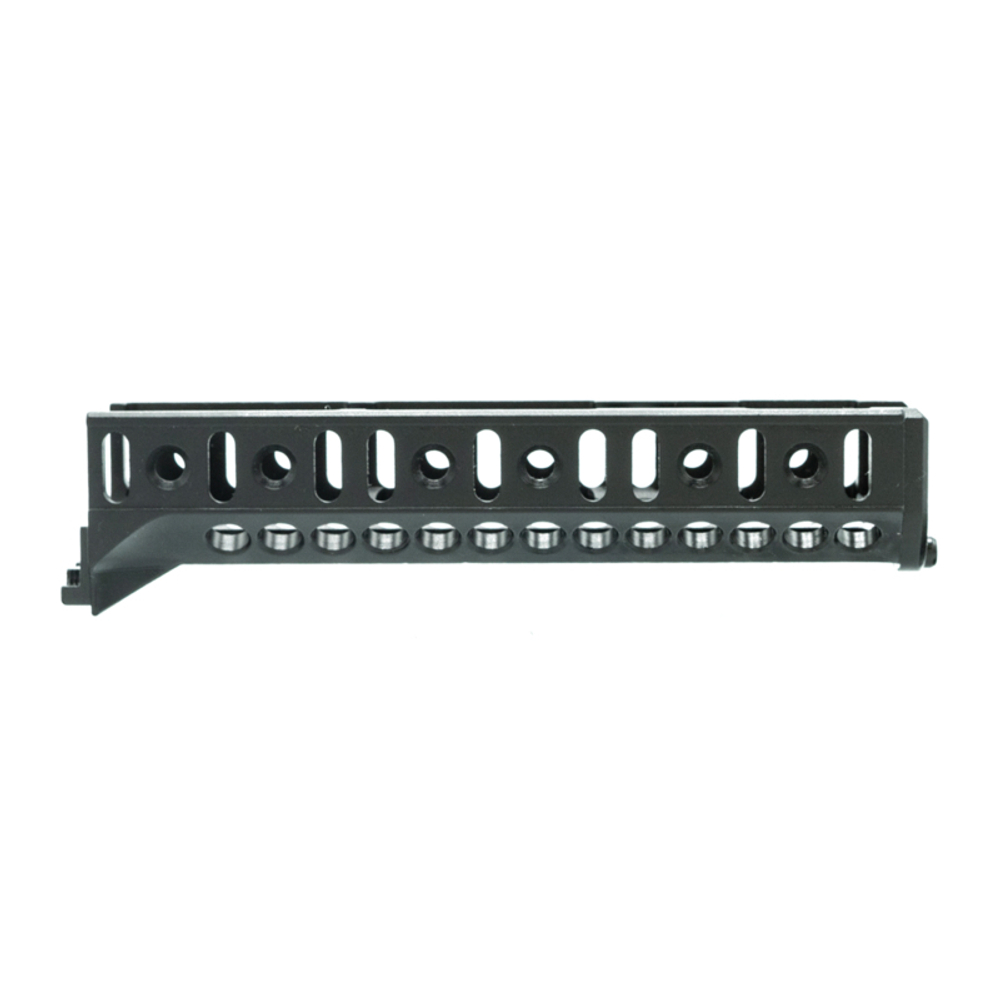

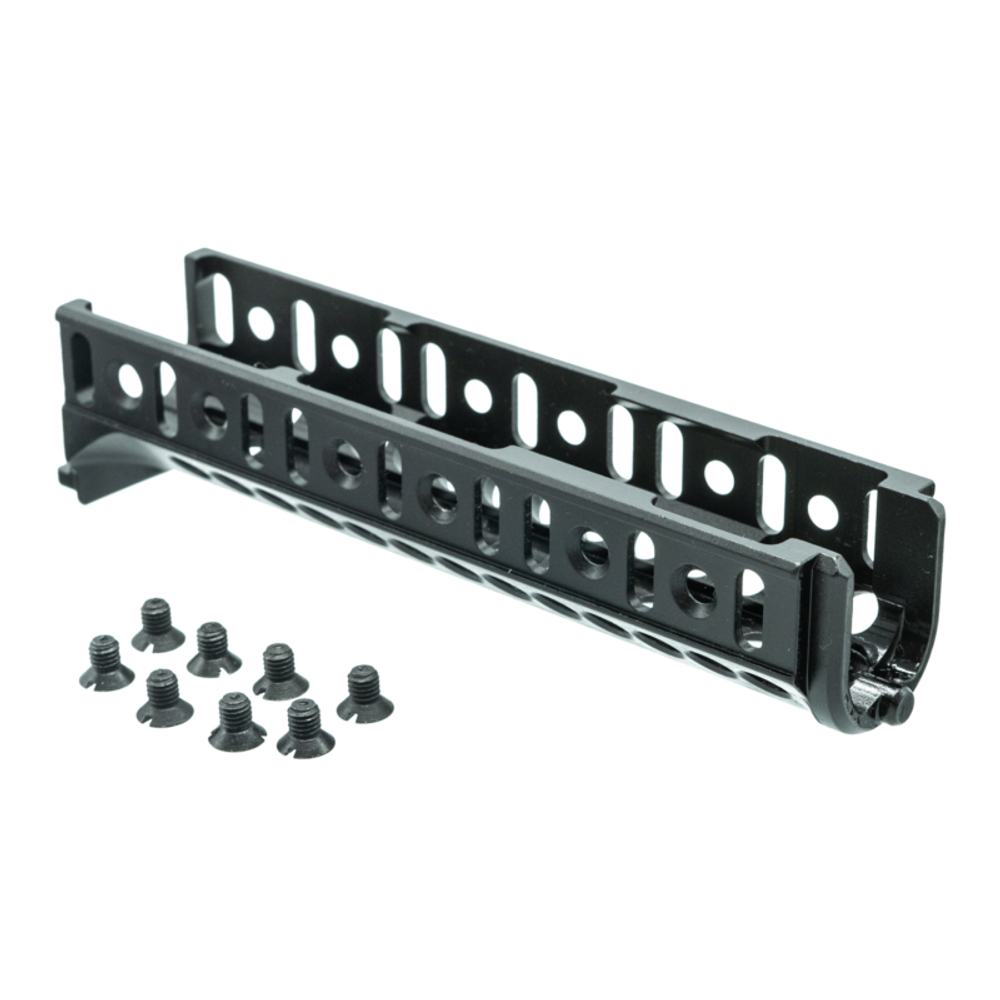

Кронштейн "Цевьё Б-21Л" устанавливается на место штатного цевья пистолета-пулемёта Витязь-СН и карабинов Сайга-9 и TR9 Paradox.
Цевьё Б-21Л формирует направляющую Базис с трёх сторон. Направляющая Базис позволяет устанавливать дополнительные аксессуары напрямую на цевьё, а именно: планки Пикатинни; антабки; упоры; рукоятки; накладки; фиксаторы провода.
Возможна установка кронштейнов над газоотводной трубкой Б-19 или Б-19Н, кронштейна над колодкой целика Б-22, а также использование в рамках комплектов «Спорт-2» и «Спорт-3» совместно с дополнительной насадкой ДЛ-2 и кронштейнами Б-31ЛВ («Спорт-2») или Б-31ЛН («Спорт-3»).
Преимущества при эксплуатации:
- Прочность;
- Улучшает охлаждения ствола оружия;
- Возможность крепления дополнительного оборудования;
- Минимальные масогабаритные характеристики.
Технические характеристики:
- Масса: 85 ± 5 г
- Габаритные размеры: (170х38х40) ± 5 мм
- Рабочий диапазон температур окружающего воздуха: от -50°С до +50°С
Комплектность поставки:
- Кронштейн "Цевьё Б-21Л";
- Руководство по эксплуатации.
Для установки на оружие необходимо:
- Произвести неполную разборку оружия и снять штатное цевьё.
- Установить вместо штатного цевья цевьё Б-21Л. Цевьё Б-21Л должно устанавливаться на штатное место в паз ствольной коробки оружия очень жёстко для этого необходимо:
- установить на цевьё Б-21Л штатную оковку;
- совместить свободный конец цевья Б-21Л с пазом ствольной коробки;
- положив на шайбу антабки деревянную или металлическую проставку, молотком забить цевьё Б-21Л в ствольную коробку оружия;
- закрыть флажок на оковке.
- Произвести сборку оружия.
Внимание! Для установки цевья Б-21Л в ствольную коробку оружия не следует пилить его напильником, т.к. это может привести к образованию люфта в месте соединения цевья со ствольной коробкой.
Совместимость:
- ПП Витязь-СН;
- Сайга-9;
- TR9 Paradox.
