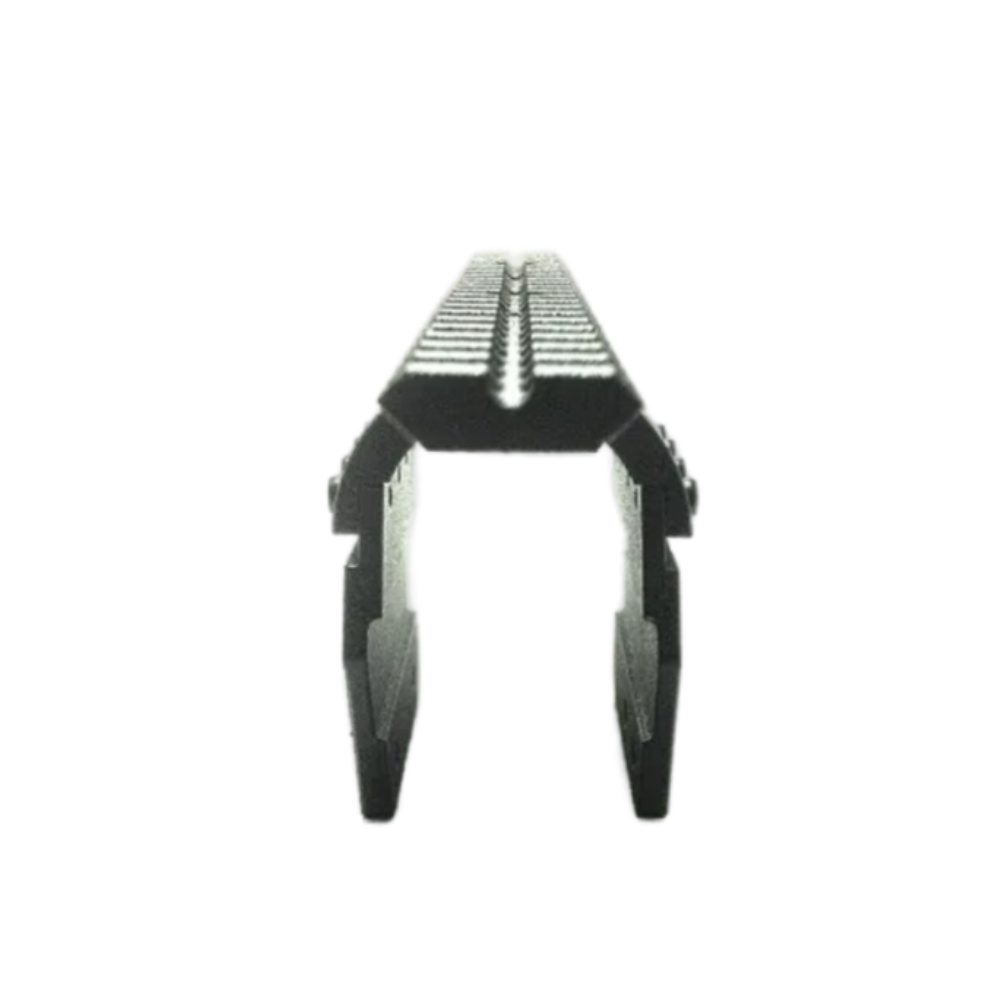

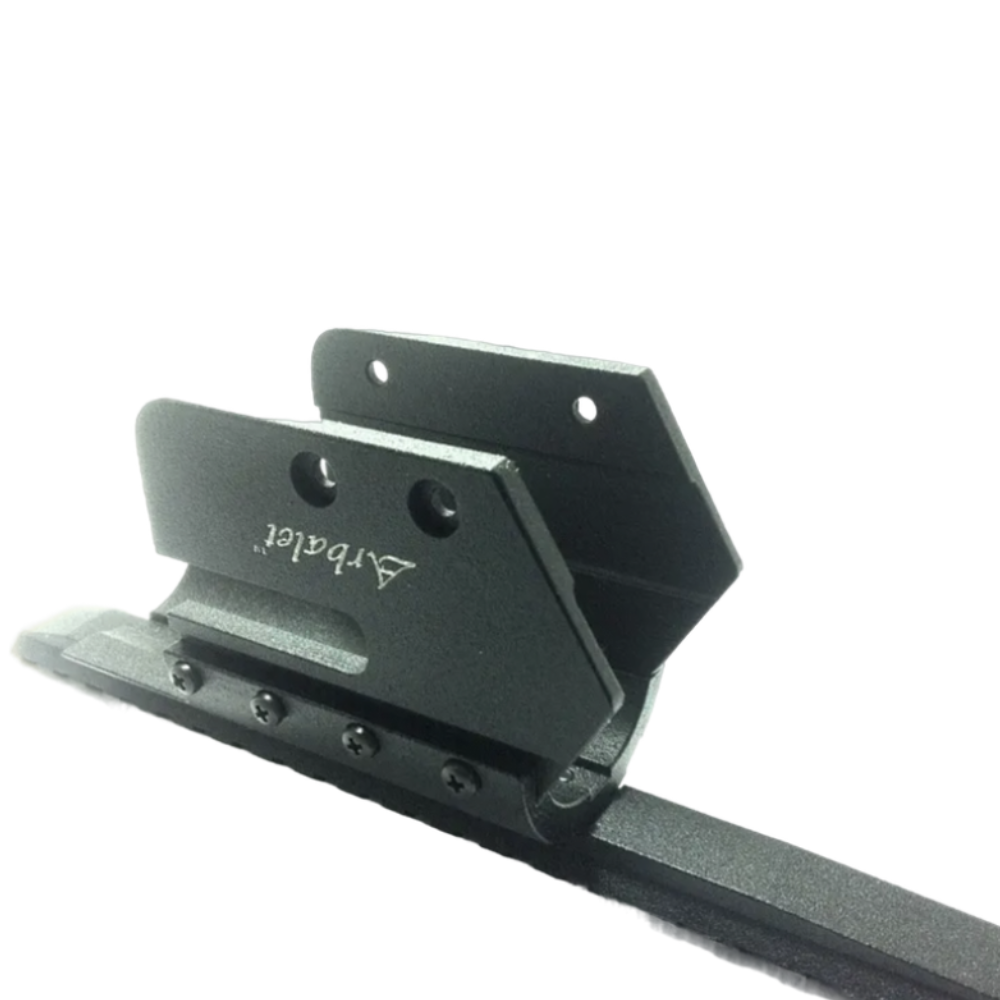

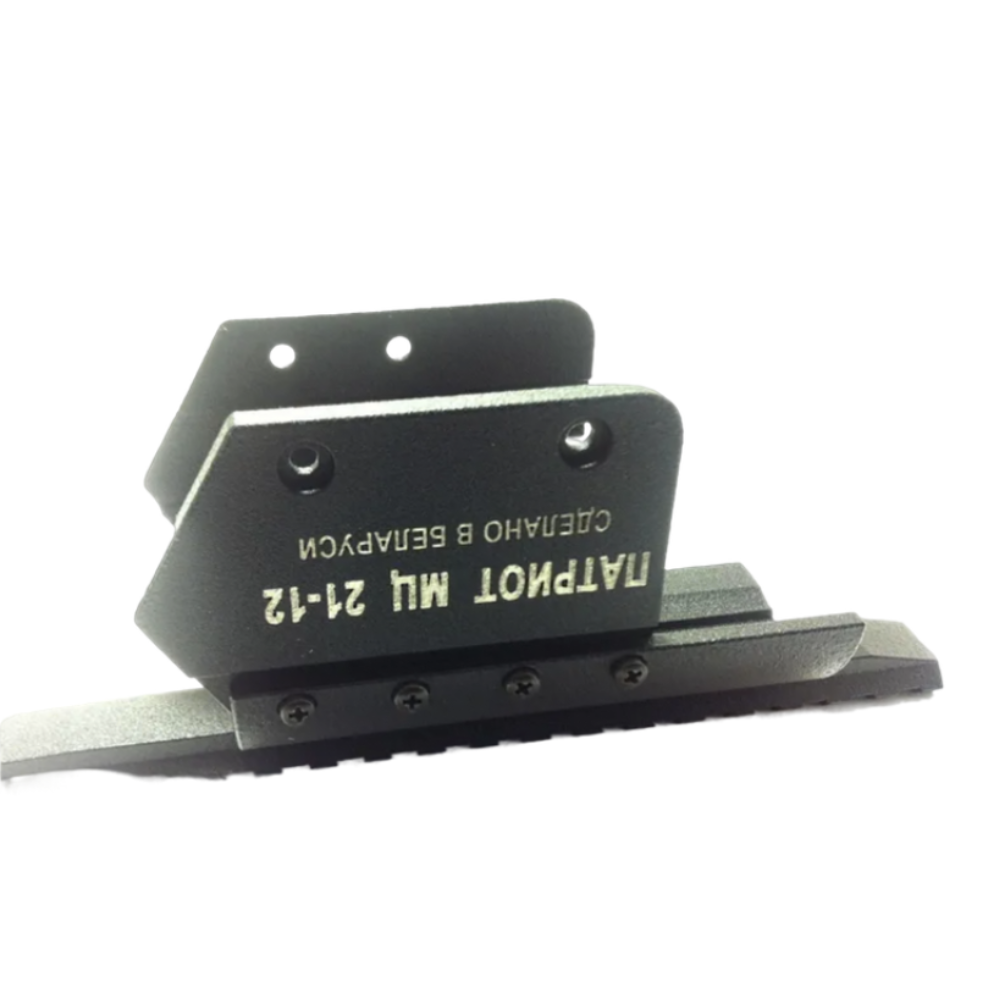

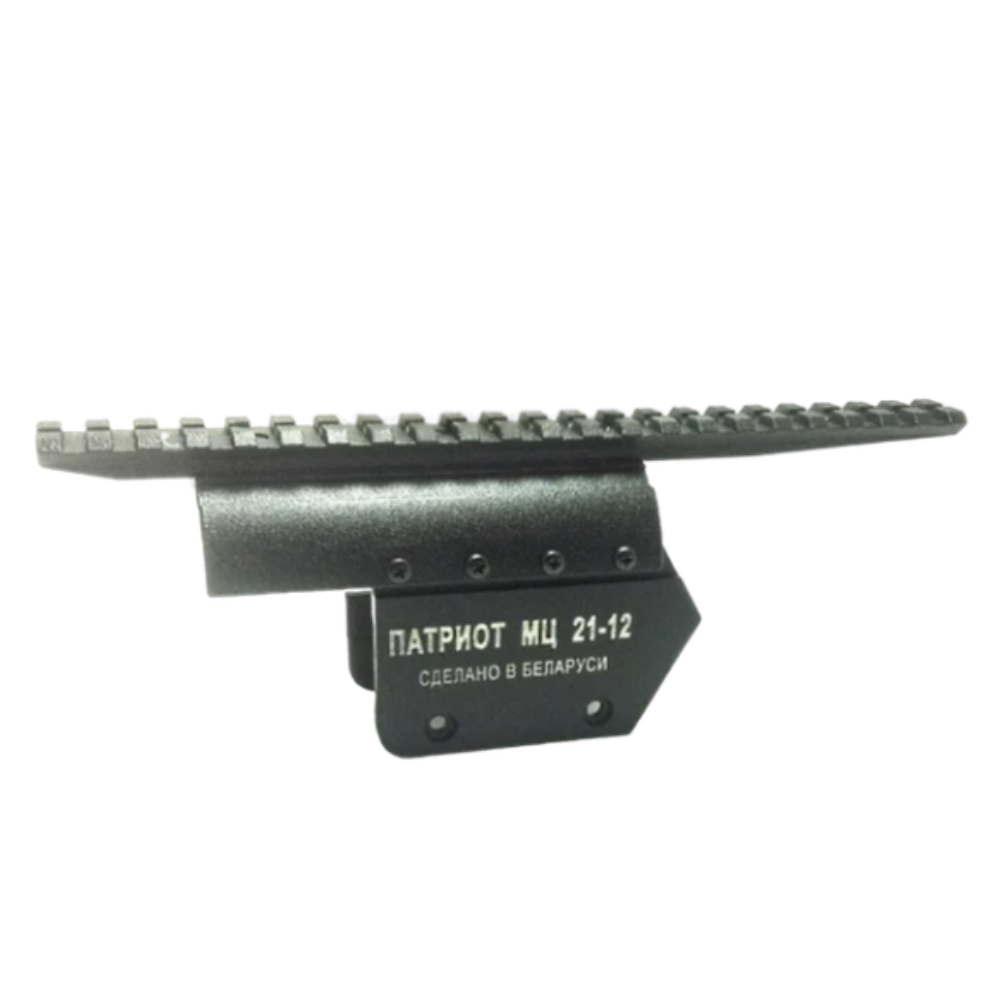

Кронштейн МЦ 21-12 - предназначен для установки на самозарядное ружье МЦ 21-12 и последующей установки на нем прицелов имеющих посадочное место «Picatinny».
Длина планки «Picatinny» 225мм. Кронштейн и планка фрезерованы из термоупрочненного дюралюминия Д16Т.

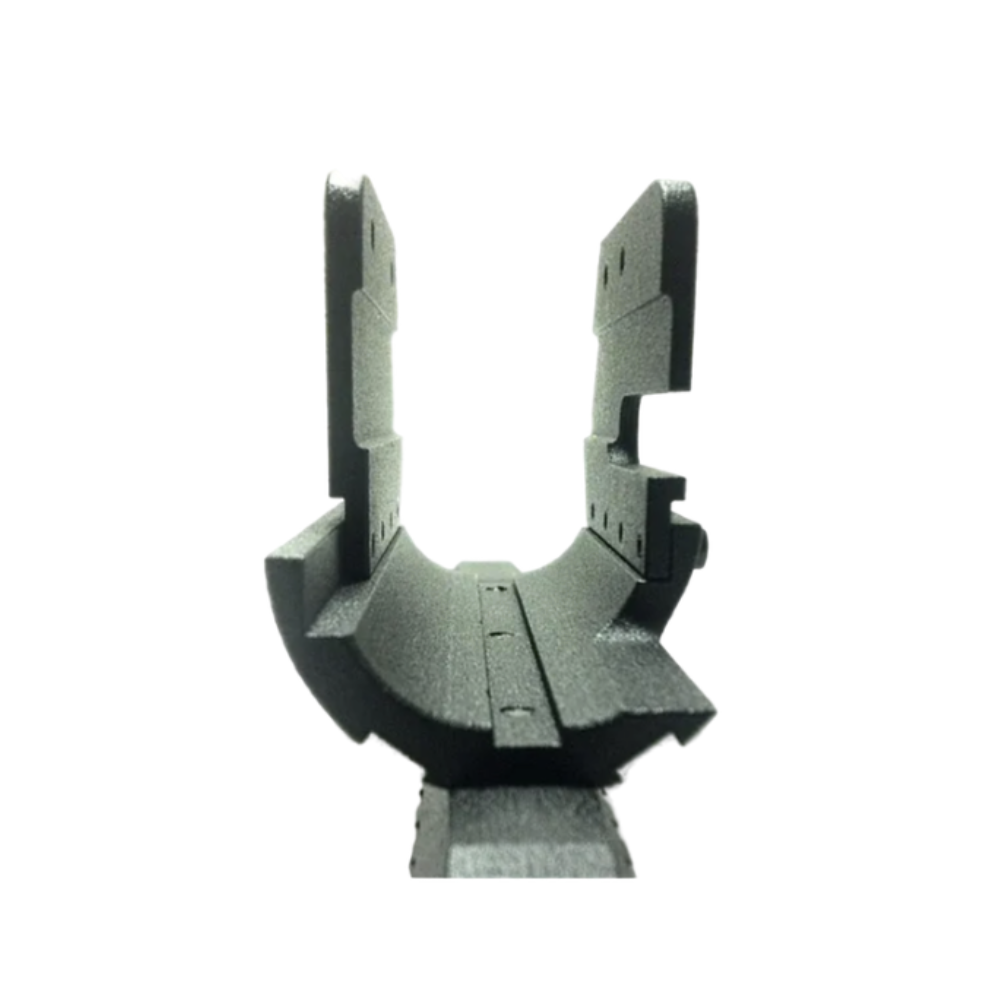

Внутренняя часть кронштейна специально спрофилирована под ствольную коробку ружья. Комплектуется винтами и ключом.
Рекомендации к установке кронштейна.
Кронштейн поставляется в сборе, одна из «щек» его не зафиксирована винтами, чтобы беспрепятственно надеть на ствольную коробку для последующей установки.
- Разобрать ружьё.
- Надеть кронштейн на ствольную коробку и закрутить ослабленные винты на «щеке» кронштейна.
Два передних (которые ближе к мушке) отверстия обеих «щек», должны совпасть с утолщениями на кузове ствольной коробки, поэтому отверстия не соосны относительно друг к другу, а разнесены в разных координатах. Два задних (которые ближе к прикладу) отверстия попадут на тонкие стенки кузова.
- Выставить кронштейн и сделать на стенках ствольной коробки отметки по отверстиям на «щеках» кронштейна.
- Расслабить винты на «щеке», снять кронштейн и просверлить отверстия по отметкам сверлом Ø 3,2.
- Нарезать резьбу метчиком М 4 в просверленных отверстиях.
- Надеть кронштейн и затянуть винты на «щеке».
- Закрутить винты М4х8 в передние резьбовые отверстия и М4х6 в задние резьбовые отверстия.
