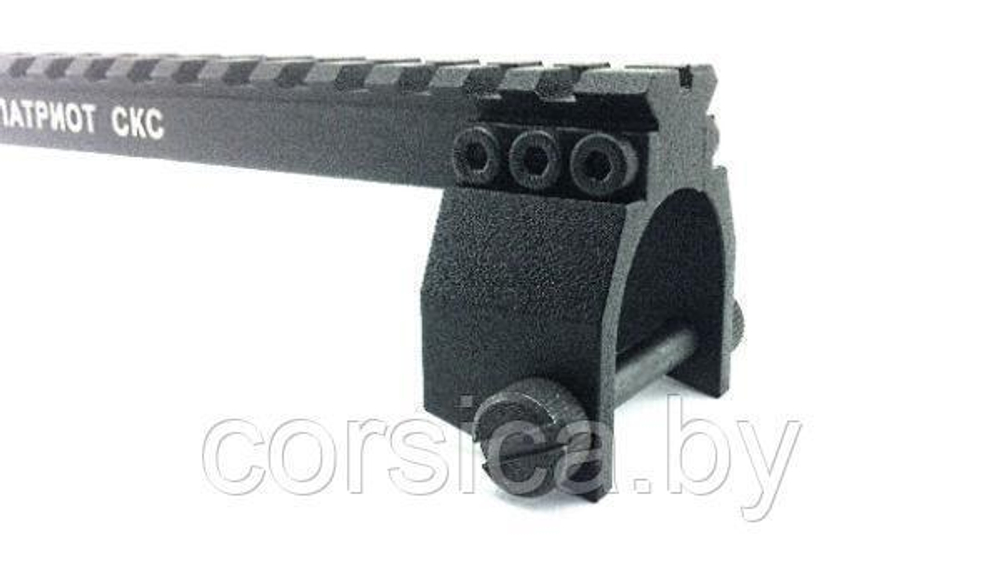

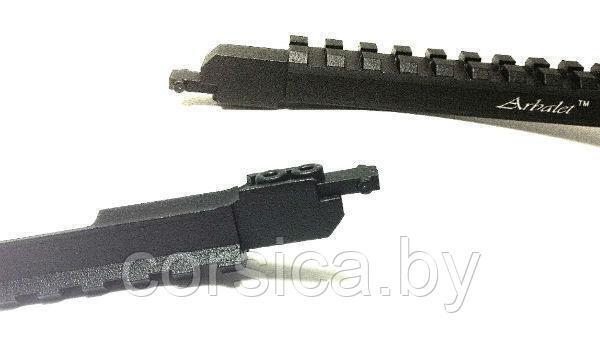

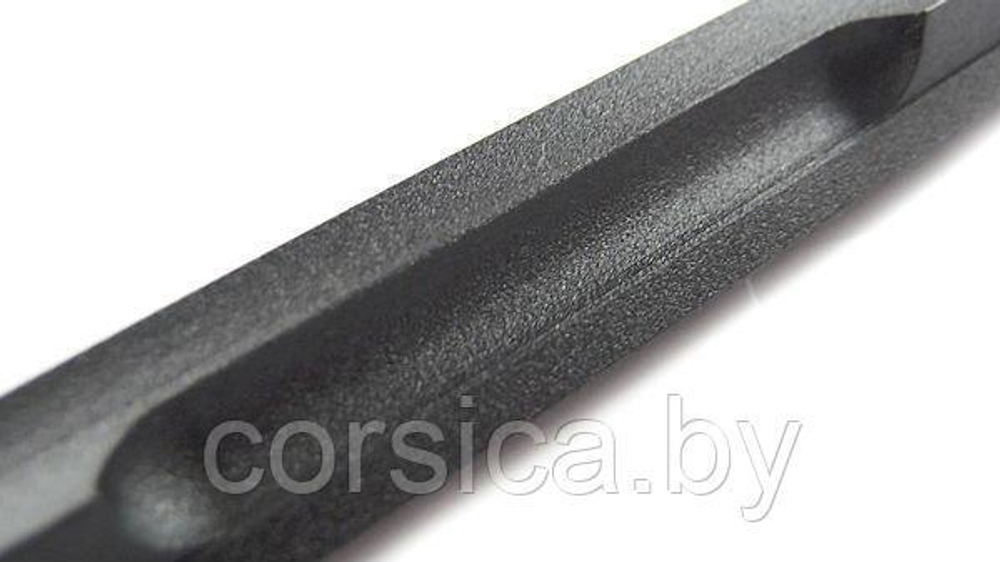

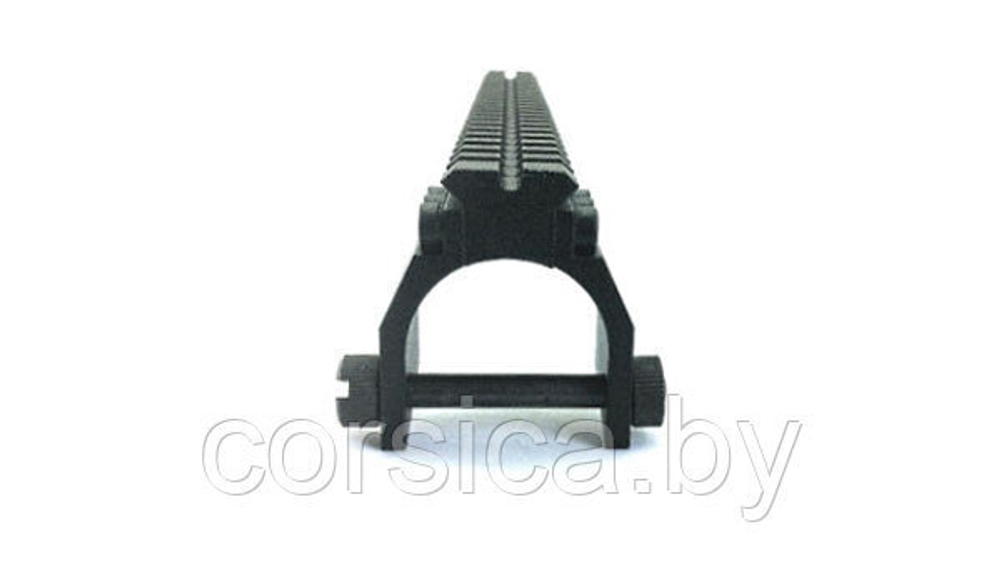

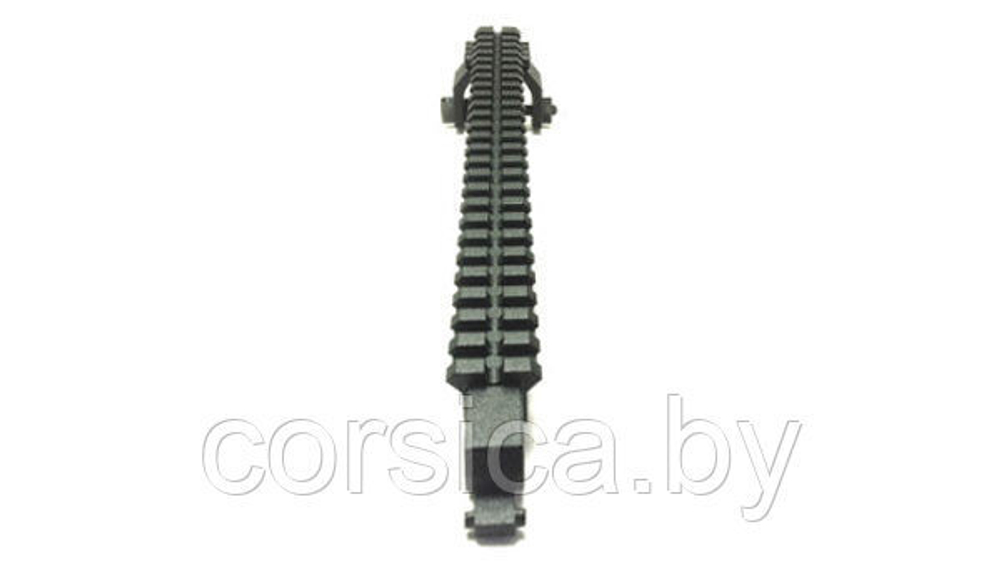

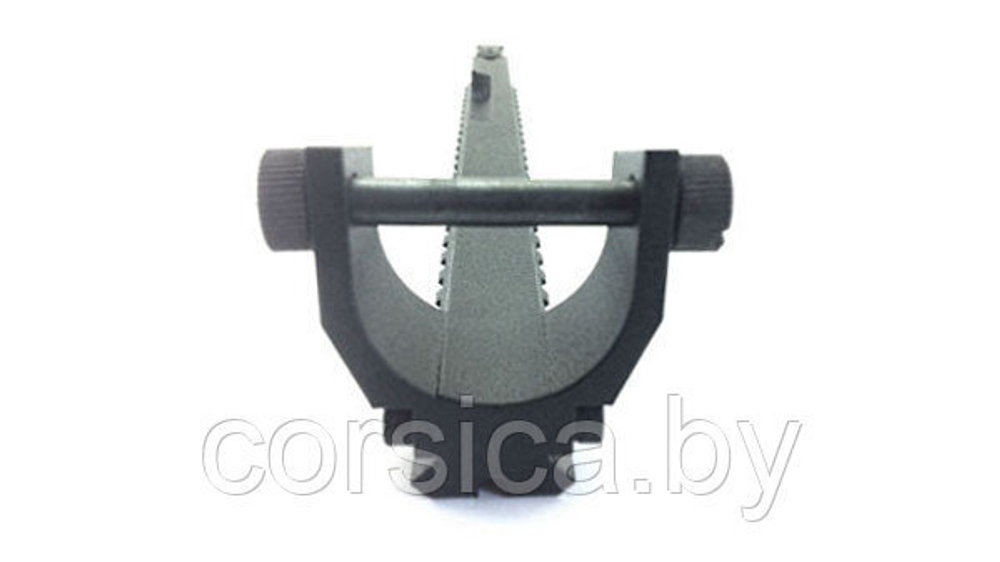

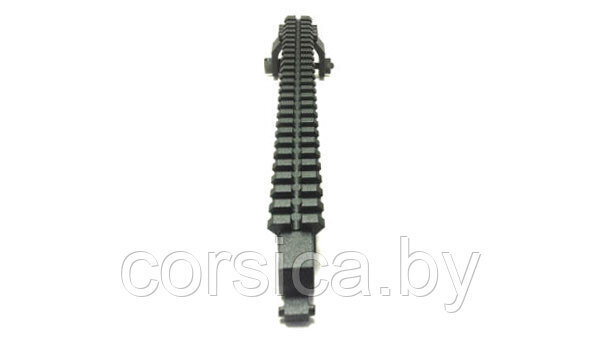

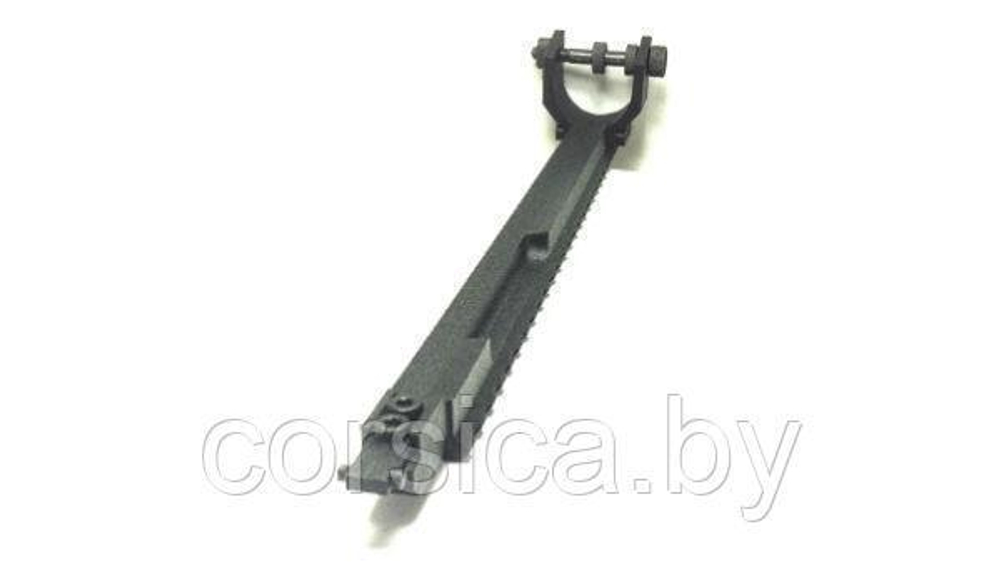

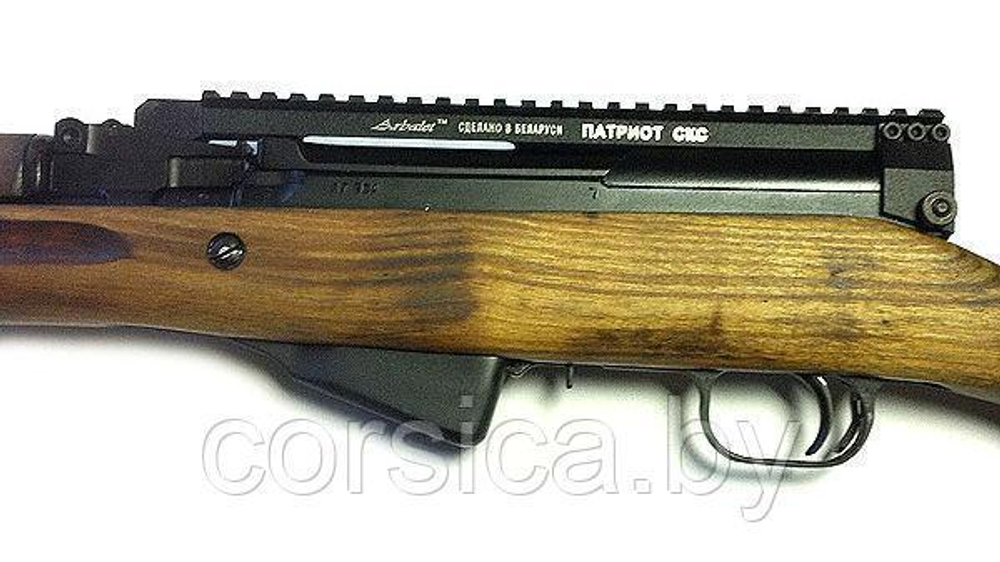

Кронштейн ПАТРИОТ СКС устанавливается, как крепление на карабины «СКС» (СКС-45, ОП СКС, ВПО-208) для последующей установки любых прицелов с посадочным местом «Picatinny».
Общая длина кронштейна 292 мм. Длина планки «Picatinny» 260 мм. Кронштейн выточен из авиационного алюминия В95. Крепежный болт и носовая часть – Cталь 45.
Кронштейн ПАТРИОТ СКС крепится на штатное место крепления открытого прицела и на крышке ствольной коробки. При установке не требует дополнительных слесарных доработок, но владельцам карабинов СКС с пластиковыми ложами необходимо обратить внимание на необходимость подрезки ложи для установки кронштейна ПАТРИОТ СКС!
Обратите внимание, что в связи с тем, что положение и диаметр отверстий в целике могут отличаться на карабинах СКС разных годов выпуска и разных производителей, на кронштейне ПАТРИОТ СКС сделан допуск + 0,3 мм. Данный допуск позволяет установить кронштейн ПАТРИОТ СКС на абсолютно любой карабин СКС, при этом может потребоваться легкий «напилинг».
Процедуры установки детально показаны в видео-роликах ниже.
Видео установка кронштейна ПАТРИОТ СКС Серия 1
Видео установка кронштейна ПАТРИОТ СКС Серия 2
Видео установка кронштейна ПАТРИОТ СКС Серия 3(нестандартная высота крышки ствольной коробки, в тех случая, если отверстия кронштейна не совпали с отверстиями на крышке ствольной коробки)
Видео установка кронштейна ПАТРИОТ СКС Серия 4(дополнительная настройка СКС)
