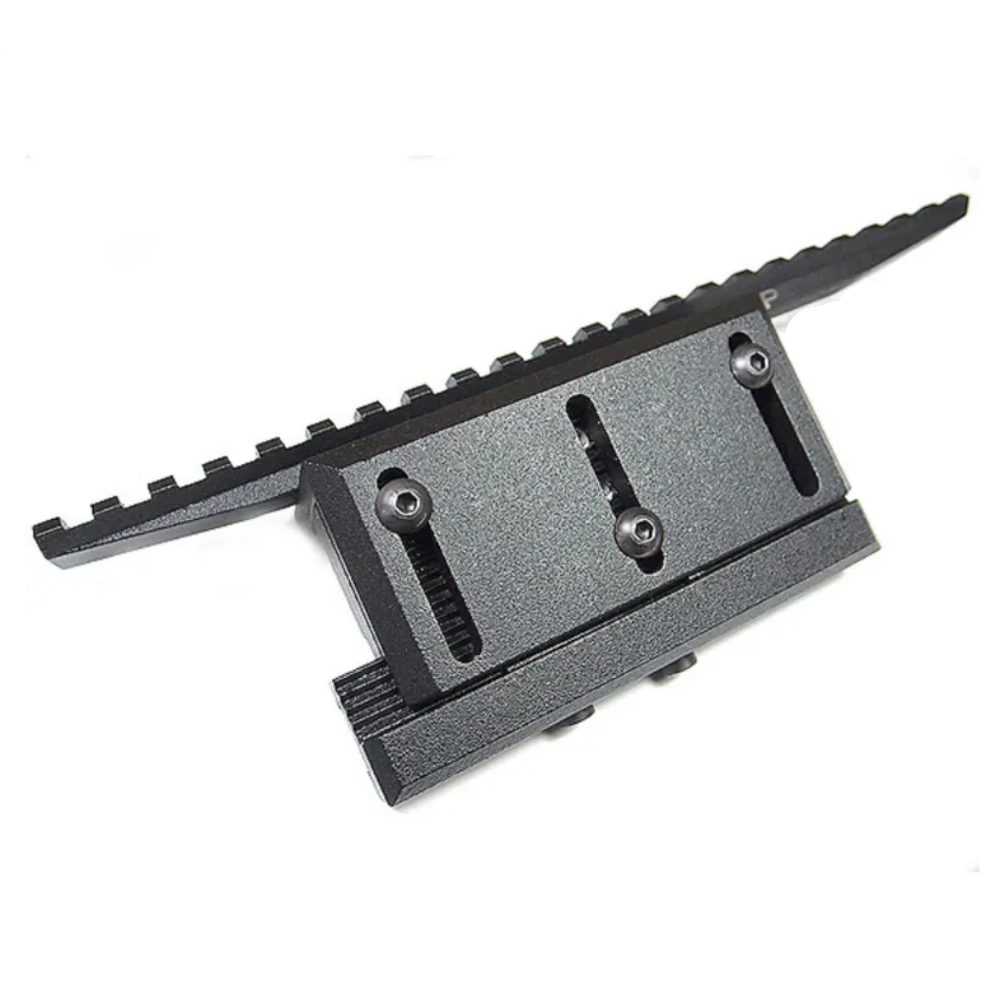

Кронштейн Патриот Союз - данная версия кронштейна предназначена для установки оптических и других прицелов на карабины и винтовки с боковой планкой.
Совместим со всеми типами боковых планок, благодаря универсальной прижимной системе направляющей кронштейна, фрезерованной из авиационного алюминия В95.

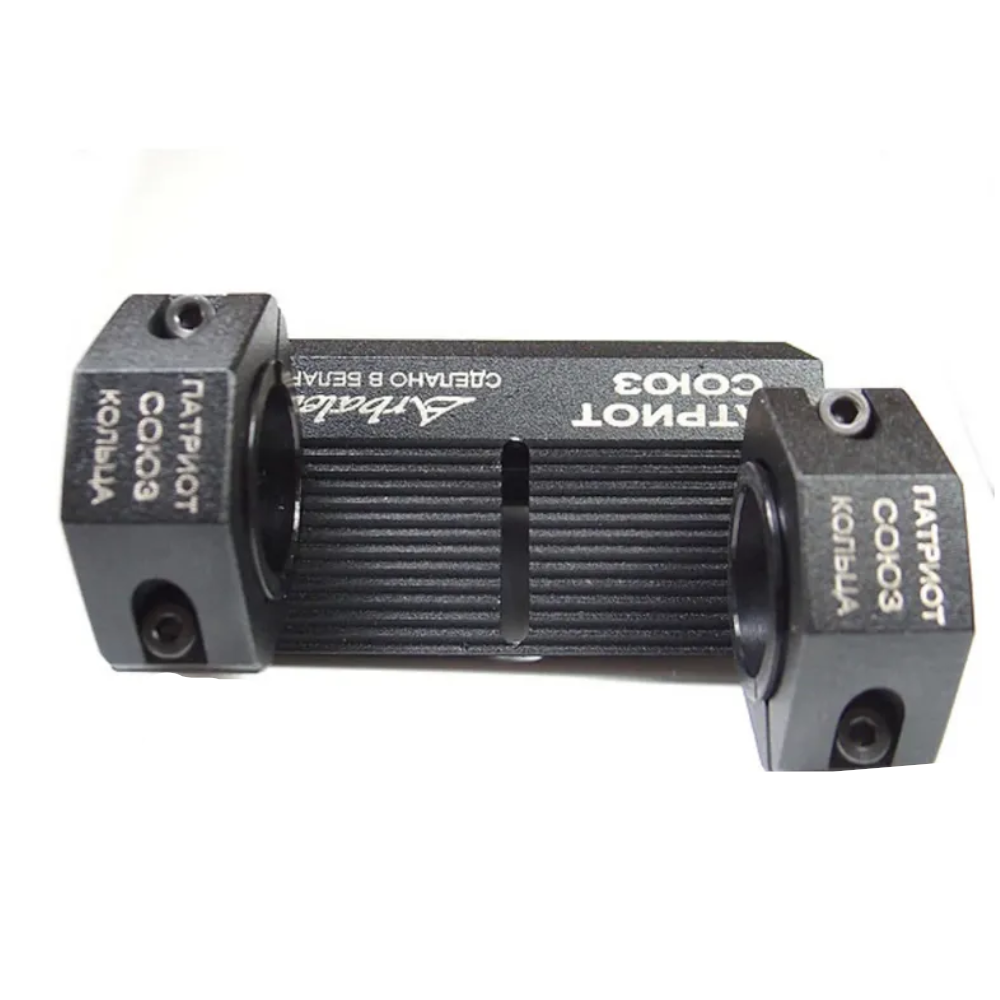

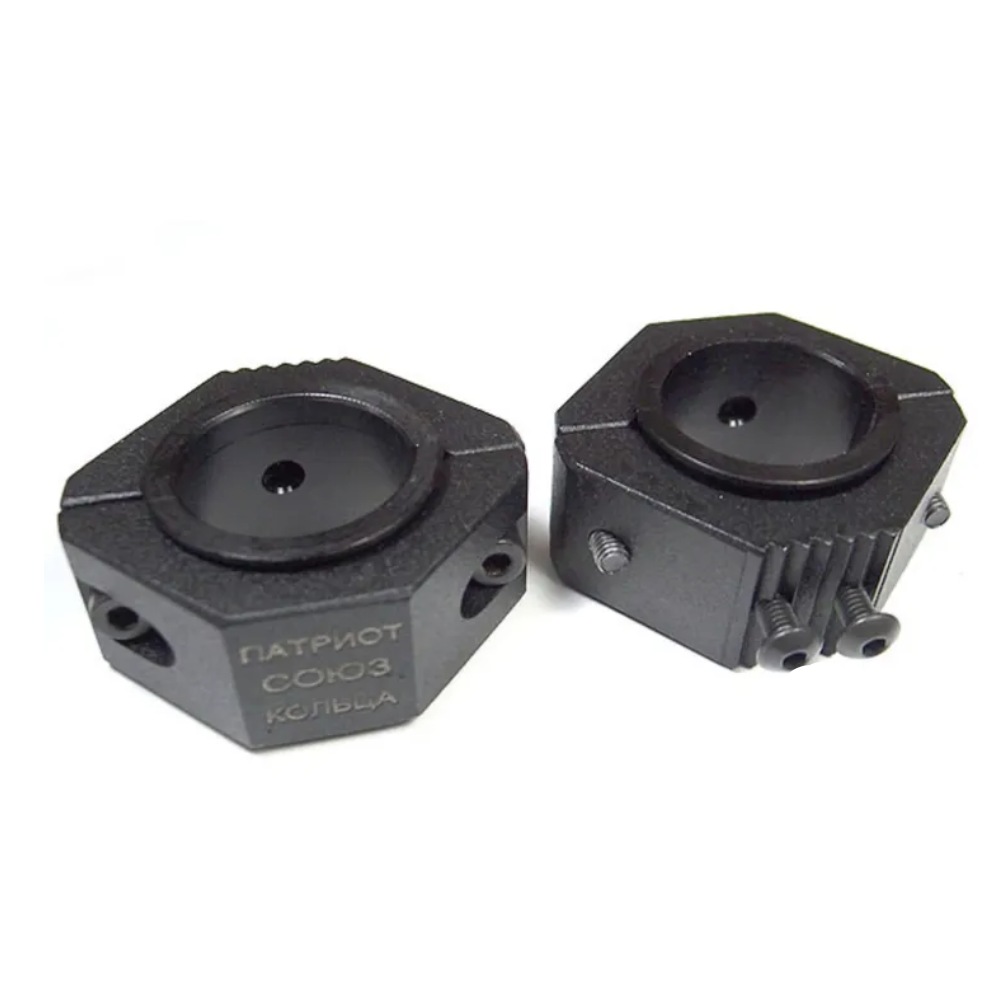

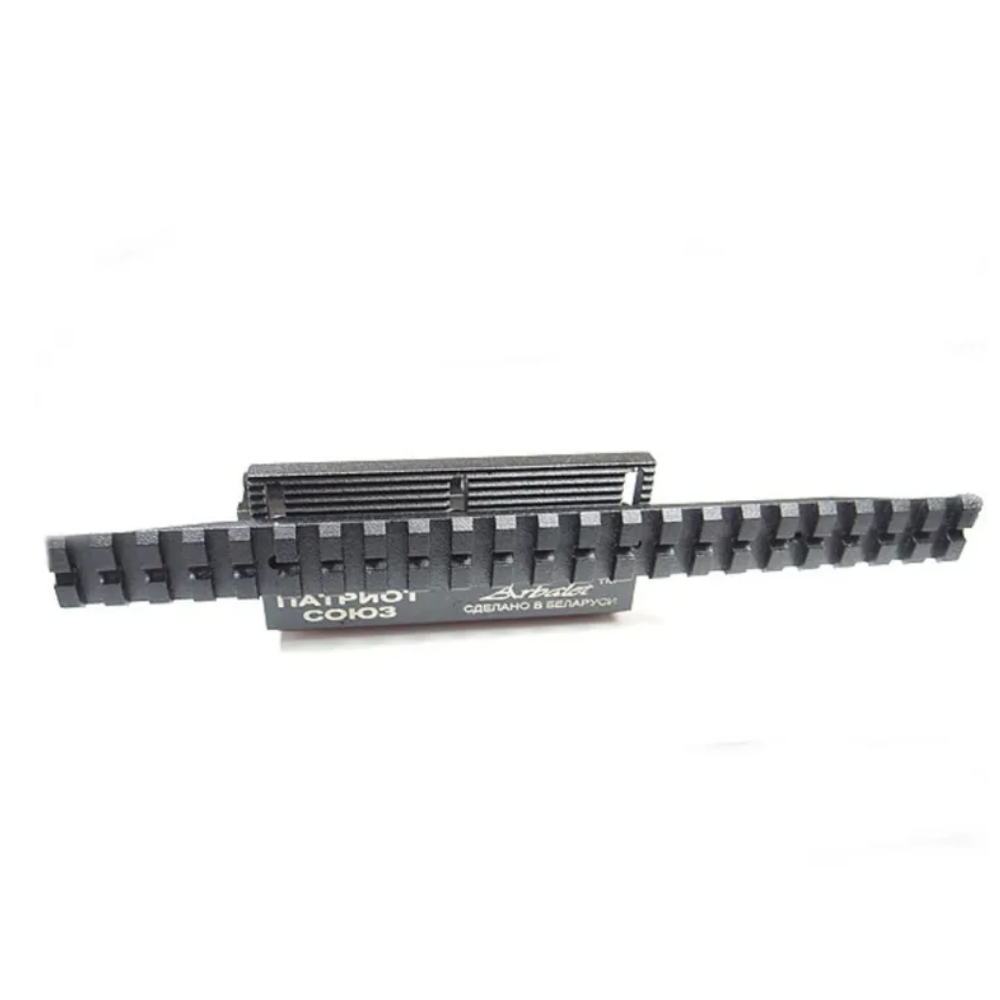

В базовую комплектацию входит планка «Picatinny» длиной 225 мм и комплект колец диаметром под трубу 30 мм, с вкладышами для перехода на диаметр 25,4 мм.
Высота посадки трубы прицела в кольца относительно горизонтальной полки кронштейна составляет 8 мм для прицелов с диаметром трубы дюйм (25.4 мм) и 6 мм для прицелов с диаметром трубы 30 мм.
Планка и кольца фрезерованы из дюралюминия Д16Т. Дополнительно можно приобрести планку с призменным посадочным основанием под ПНВ и другие прицелы с похожим местом крепления.

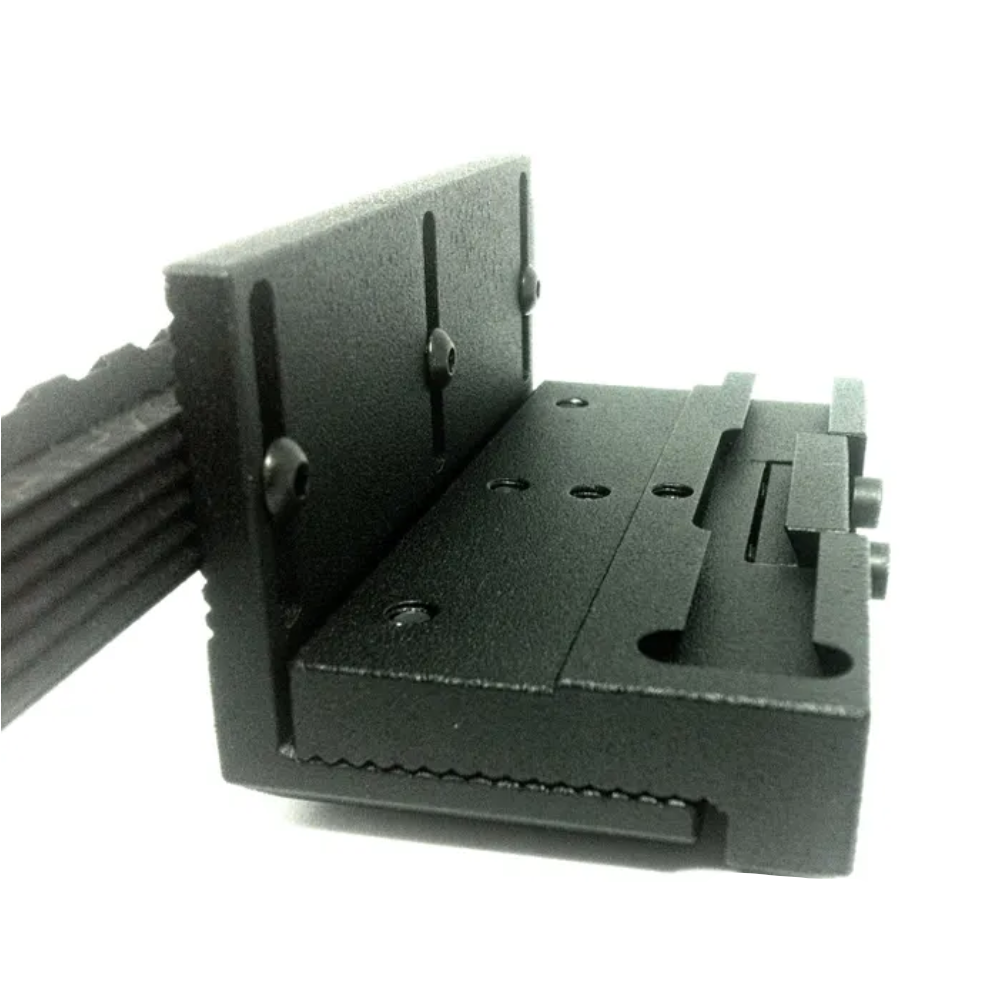

Все части кронштейна фрезеруются из цельного куска. В данной версии кронштейна представлены две опции перемещения, обеспеченные жестким крепежом системы "шип-паз".

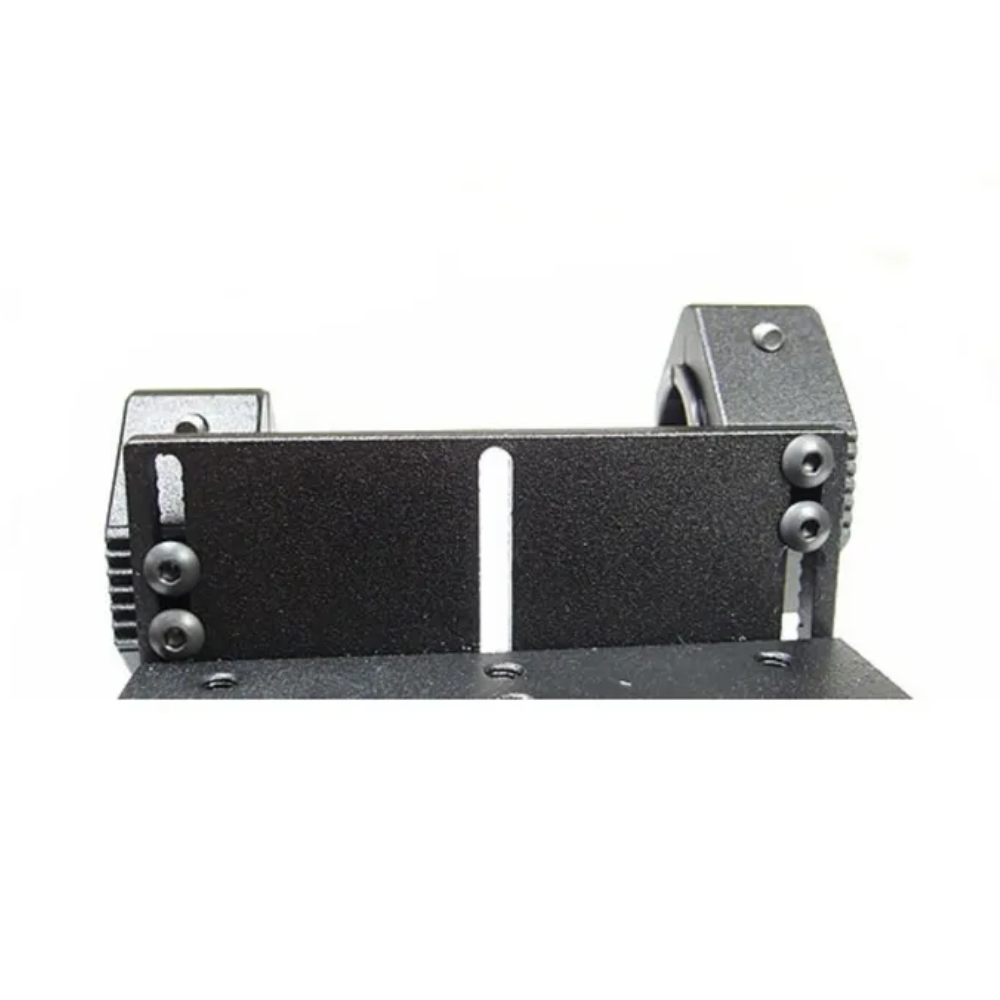

Вертикальная (по высоте) с шагом 2,5 мм. Нижнее положение 40 мм и верхнее 66 мм от центра горизонтальной оси направляющей до основания кронштейна в месте крепления планки (или от центра горизонтальной оси боковой планки карабина до верха ствольной коробки)
Позволяет добиться нужной высоты для удобства прицеливания. Горизонтальная – перемещение планки (относительно оси прицеливания) с шагом 2,5 мм.
Позволяет добиться оптимального совмещения оси прицеливания и оси планки или колец. Также есть возможность переустановки планки «Picatinny» в двух положениях (на удаление либо приближение к прикладу карабина).
При необходимости кронштейн может быть укомплектован кольцами для установки прицела с диаметром трубы 34 мм.
Характеристики:
- Страна производитель: Беларусь;
- Материал: Дюралюминий Д16Т;
- Вес: 370 г;
- Размер: 225х50х65 мм;
- Расстояние между кольцами: 65 мм.
