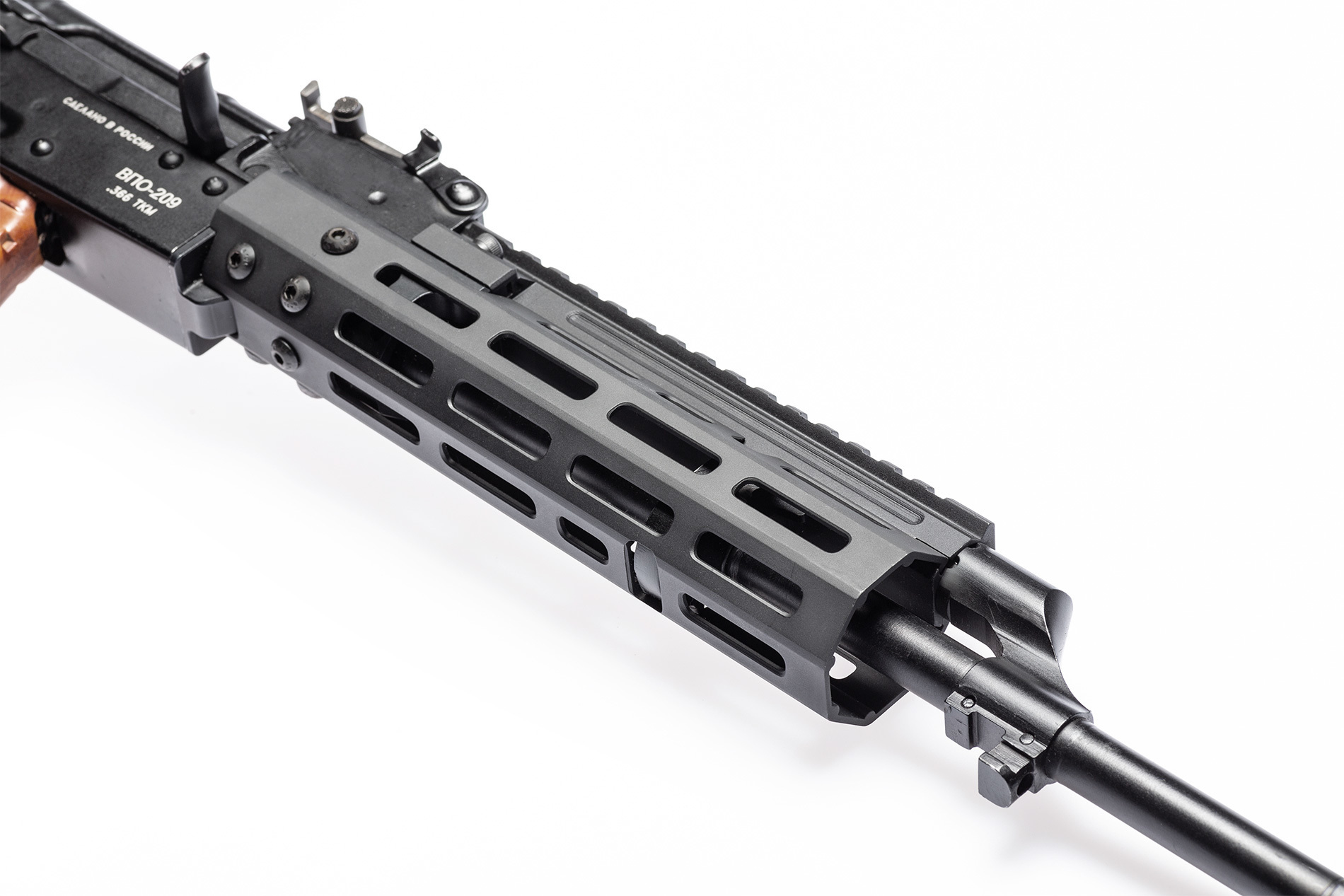

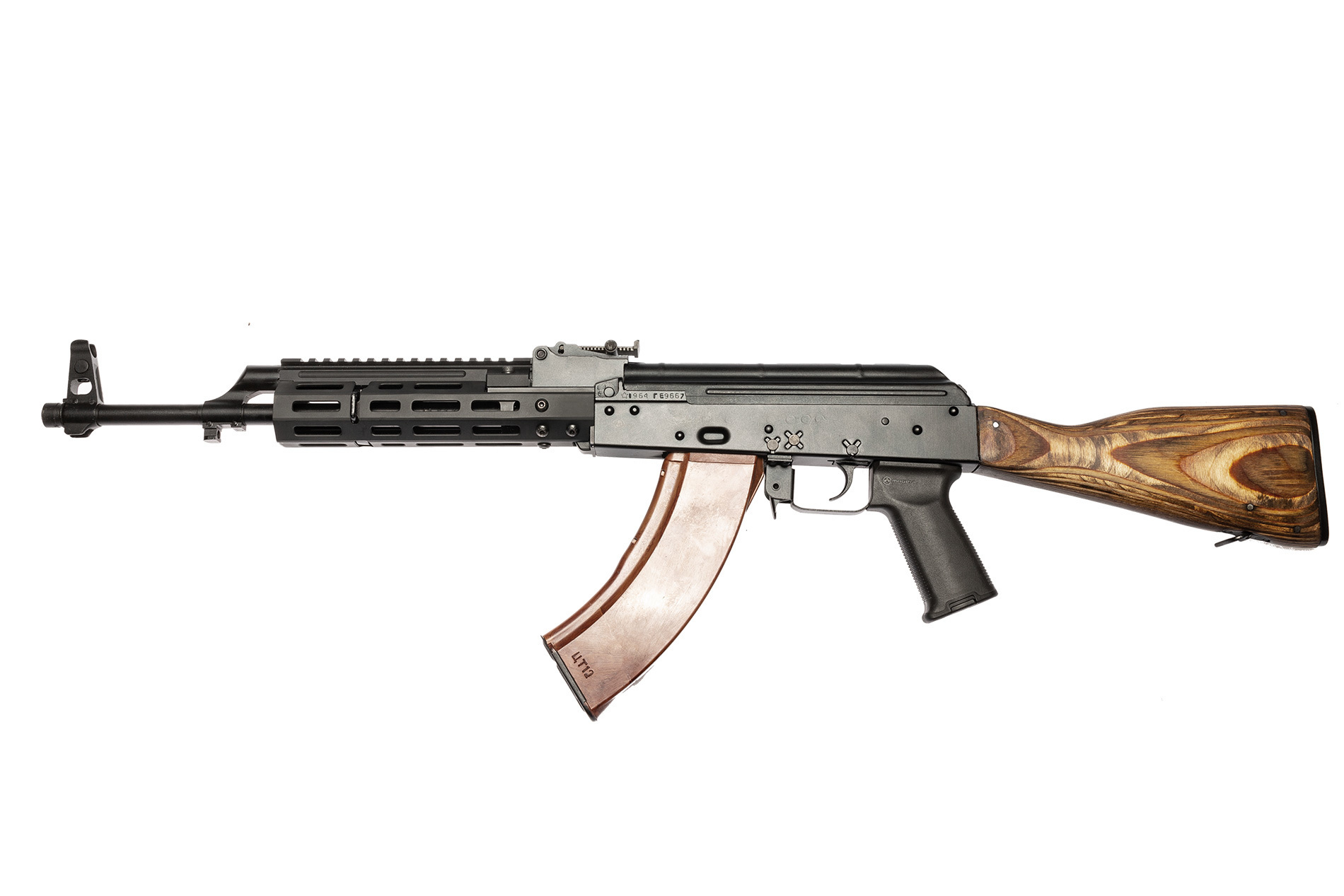

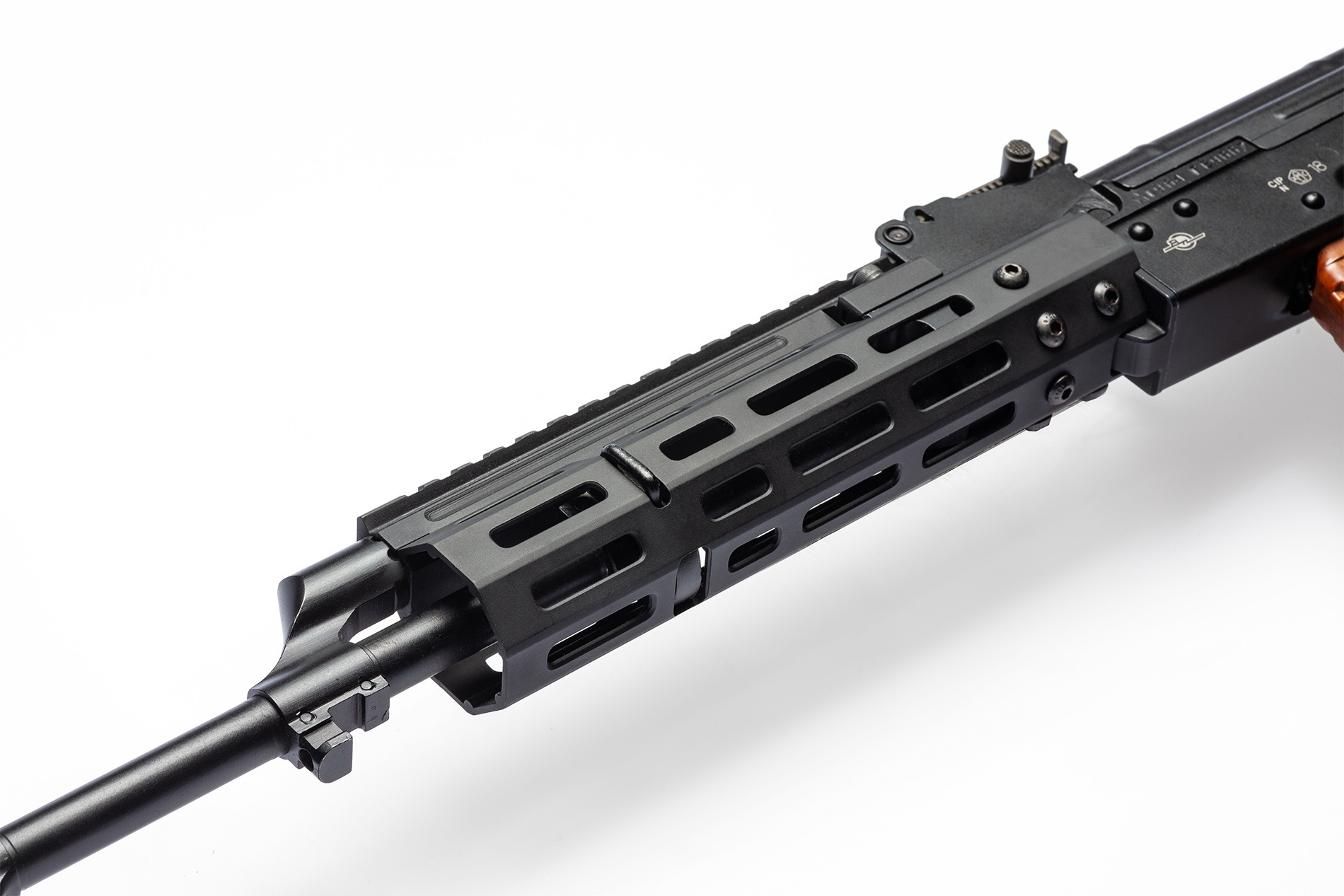

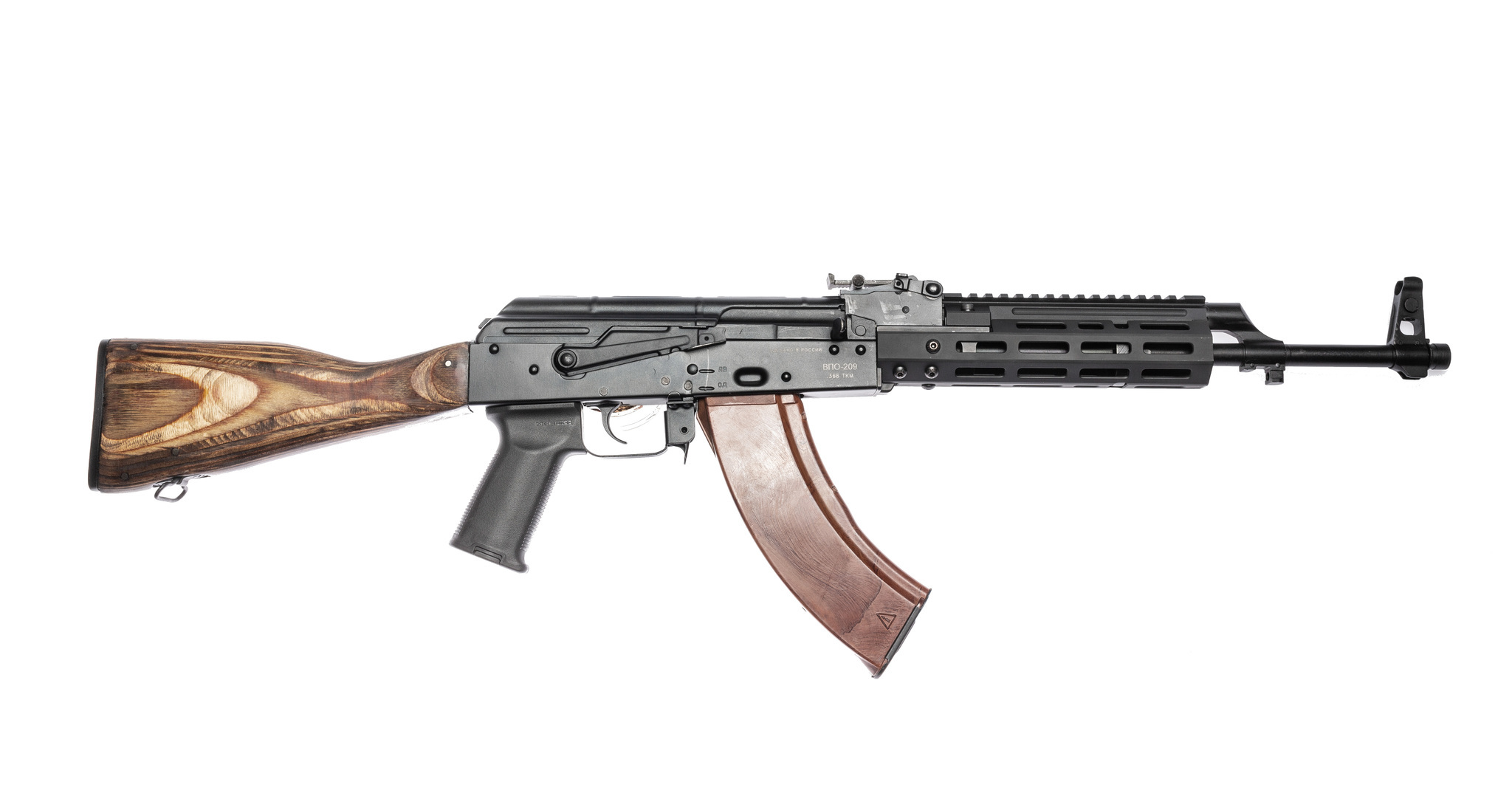

SAG цевье MK1 создано для замены штатного решения на группе винтовок построенных на базе АК (АК47, АК74, АК100 и гражданских карабинов). Целью создания стало улучшение эксплуатационных характеристик и возможность установки различного прицельного оборудования.

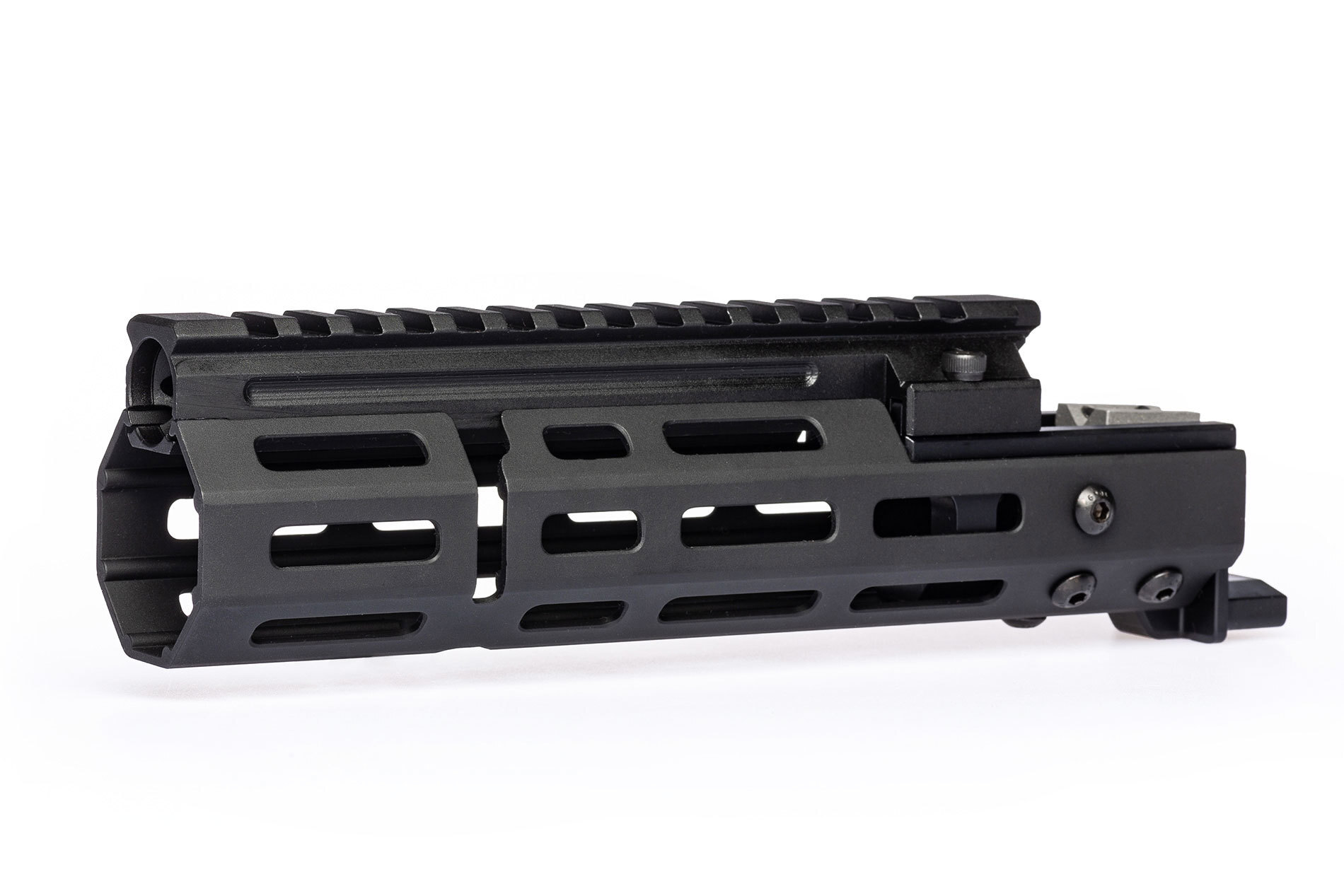

Конструкция представляет собой прочную и легкую раму, спаренную с газовой трубкой. Деталь является цельнофрезерованной, что обеспечивает ей необходимую прочность при малом весе.
Благодаря жесткой фиксации газовой трубки в пазах цевья спереди и в barrel nut сзади, достигается стабильность СТП и надежность установки.
В цевье используется крепление M-LOK с конформным расположением слотов. Стандарт M-LOK является развитием тактических боевых решений и не выступает за рамки корпуса в случаях, когда слот не используется.
Газовая трубка оборудована планкой стандарта Picatinny на 15 слотов. На трубку можно осуществлять монтаж различного оптического оборудования, ЛЦУ и фонарей.
Цевье вывешивает ствол и не блокирует открытые прицельные приспособления и увеличивает вариативность хвата.
В комплект цевья входят:
- Цельнофрезерованная газовая трубка с планкой 1913-MIL-STD Пикатинни
- Цевье чашечного типа стандарта M-LOK
- Несущее основание (материал В-95Т)
- Крепежные винты (мы рекомендуем использовать красный резьбовой фиксатор для предотвращения раскручивания винтов)
Совместимость
Большая вариативность размеров позволяет устанавливать цевье SAG MK1 на широкий перечень оружия:
- Боевое оружие: АКМ, АКМС, АК-74, АК-74С, АК-74М, АК-101, АК-102, АК-103, АК-104, АК-105
- Гражданское оружие: ВПО-133, ВПО-136, ВПО-209, Сайга МК (включая исп. 03, 033) калибров 7,62х39, .223, 5,45х39, Сайга-308 исп. 46 и -61, Сайга-308-1 исп.21 и -34
Габаритные характеристики

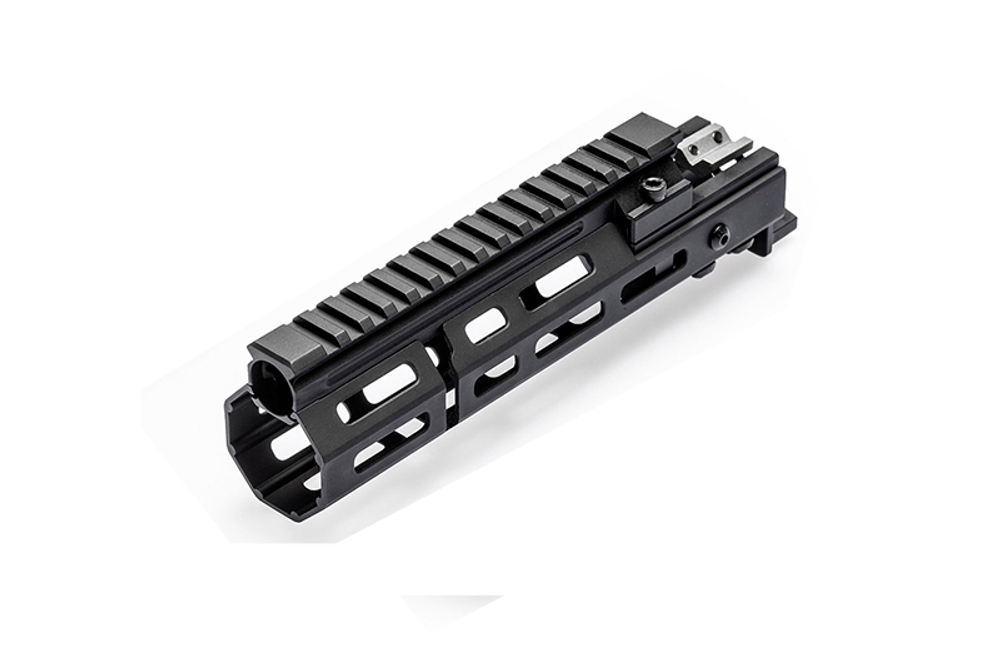

4 M-LOK:
- Габариты (ДхШхВ) - 23,2х4,9х6,5 см
- Вес - 362 г
Особенности установки
- Произведите неполную разборку оружия, включая снятие газовой трубки и цевья;
- Разберите цевьё АКМ на три части с помощью шестигранников: газовая трубка, кожух и barrel nut;
- С баррел-ната снимите верхнюю проставку и установите её под колодку целика. После этого установите остальную часть в ствольную коробку и снова прикрутите к верхней проставке;
- Наденьте кожух и притяните его комплектными болтами;
- Установите газовую трубку взамен штатной и также зафиксируйте болтами, которые идут в комплекте.
